加工實例：厚度121mm藍寶石切割六邊形
泰州今科自動化技術_
尺寸長*寬*高：
試樣材質 | 藍寶石 |
試樣描述 | 三分之一圓柱形狀，半徑 15mm，厚度 121mm |
加工要求 | 六邊形切割。 |
試樣加工機器 | JINKE_GKOX3040型 往復線金剛線切形機 |
金剛線 | 金剛石線參數（直徑0.37mm，長度300m） |
冷卻方式 | 冷卻液澆注冷卻，一方面對金剛石線降溫，延遲線的使用壽命，另一方面對切割面降溫，減小溫度對試樣的影響。 |
切割前的準備工作：切割前，把藍寶石圓柱固定在石墨板上，再把石墨板固定在工作臺的工件架上。

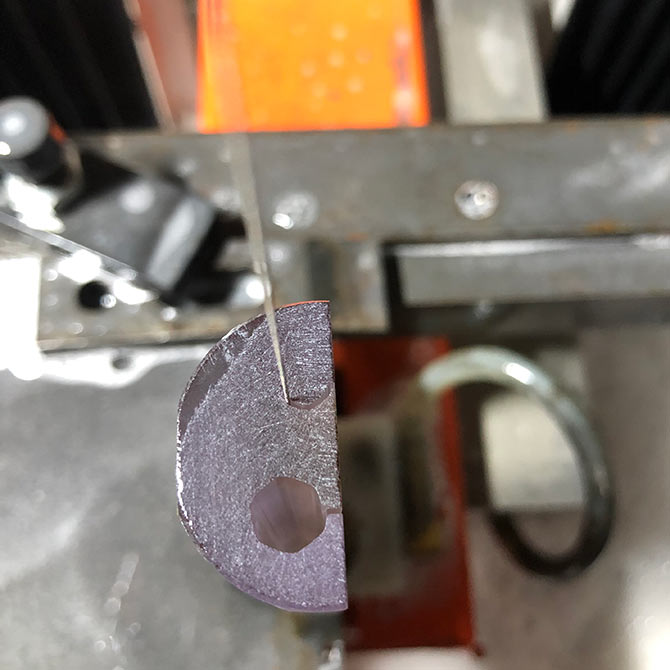

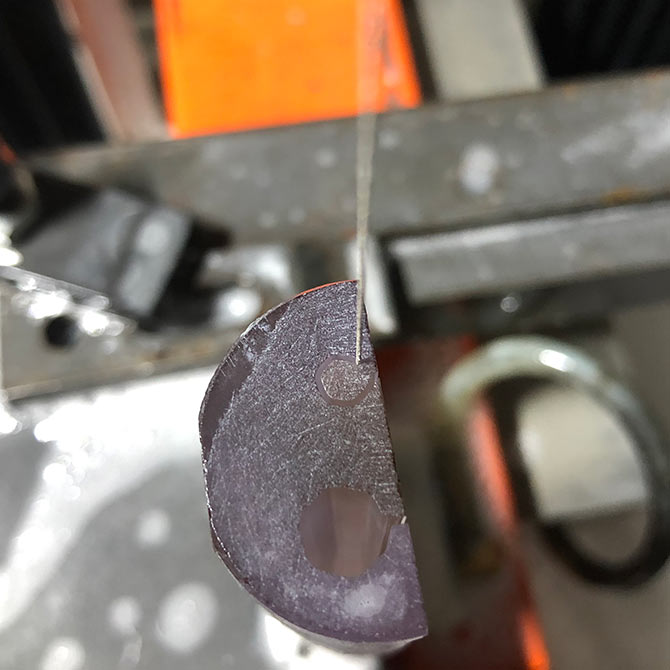

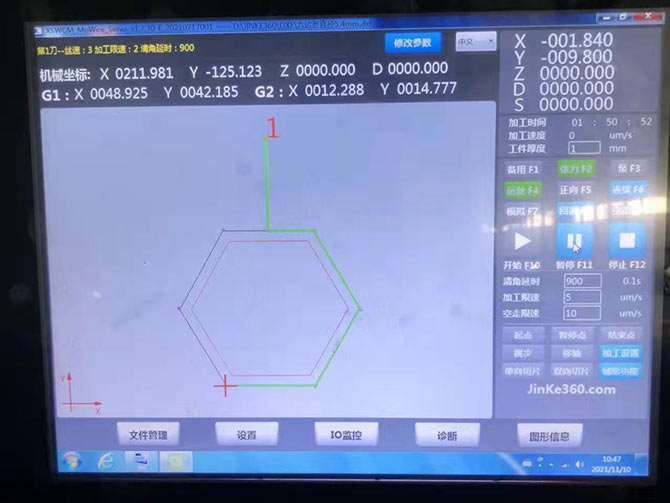

切割描述：把有DXF圖紙的U盤插入在JINKE_GKOX3040往復線金剛線切形機的控制面板上，直接導入圖紙切割。
切割工藝為直線切割。
加工實例：厚度 121mm藍寶石切割六邊形
第一刀切割數據
項目 | 單位 | 數據 | 備注 |
切割厚度 | mm | 121 | |
切割對邊距離 | mm | 5.4 | |
切割周長 | mm | ||
切割速度 | mm/s | 0.005 | |
切割速度 | mm/Min | 0.3 | |
清角時間 | s | 90 | |
金剛線速度 | m/s | 3 | |
金剛線補償 | mm | 0.4 | |
切割時間 | h | 2時38分 |

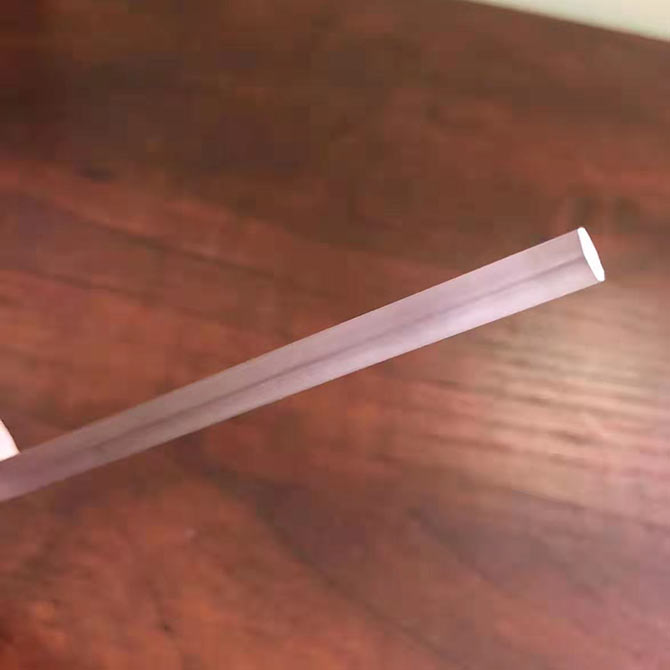

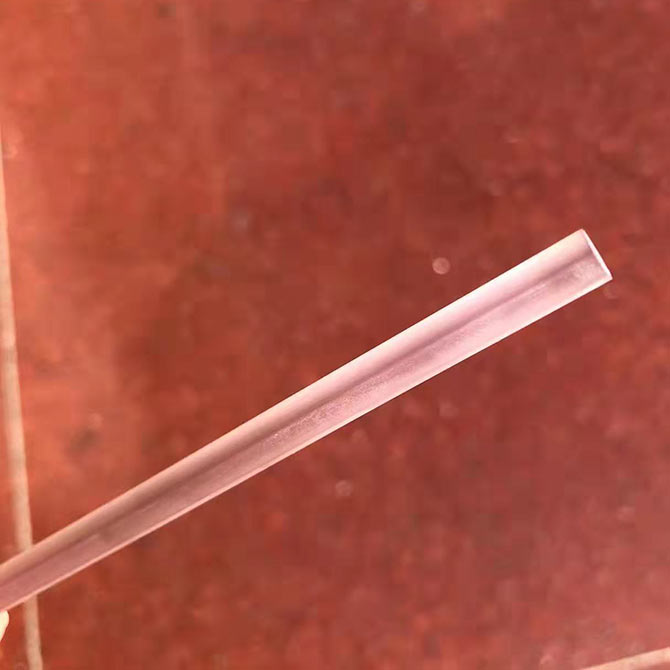

第一刀切割結果

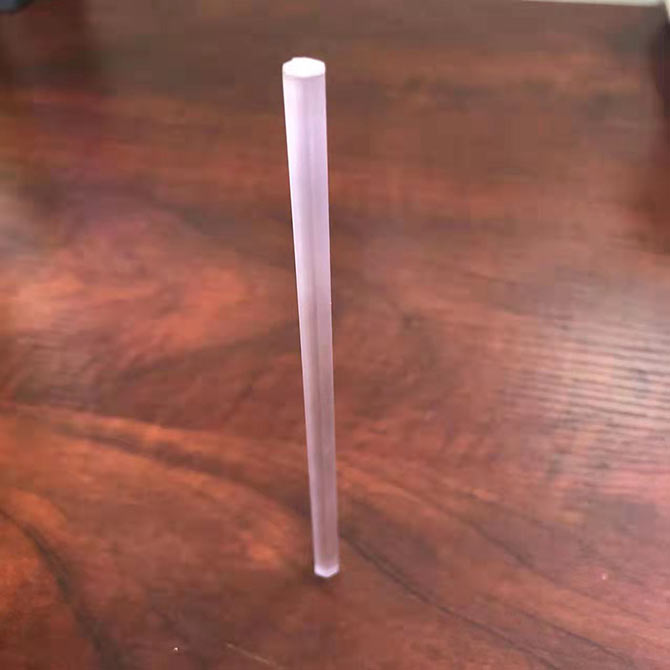

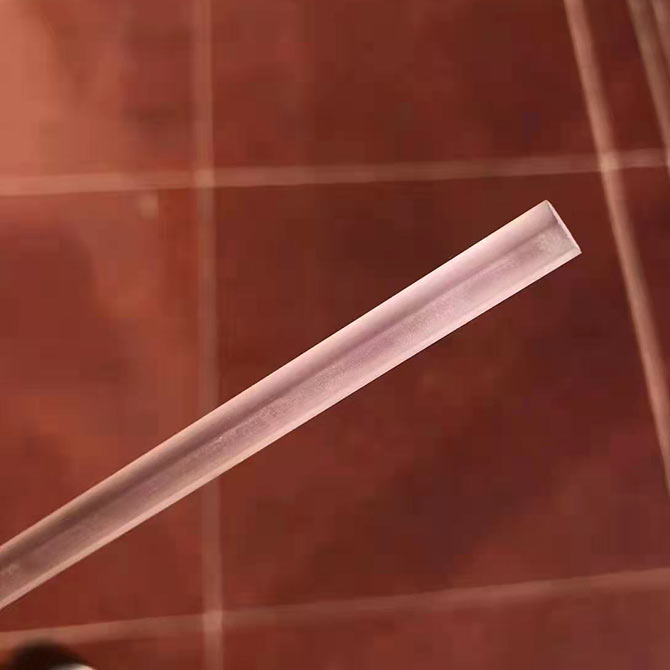

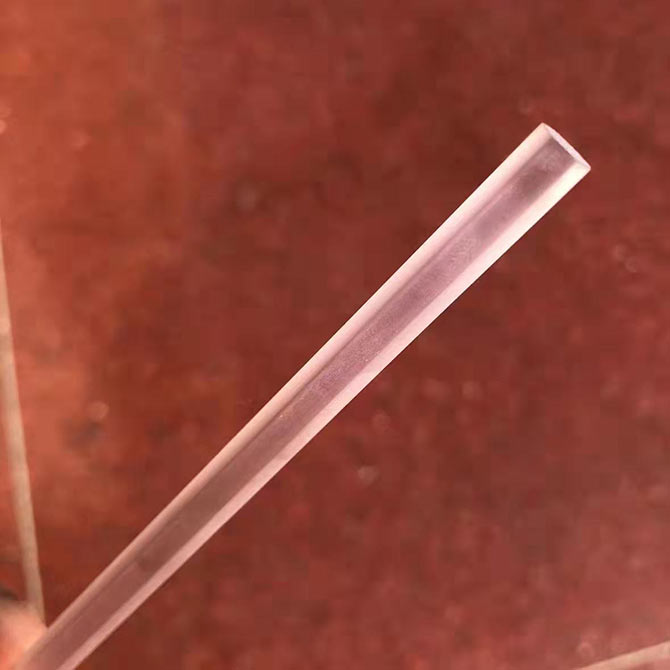

切割完尺寸：對邊距離5.4 mm
第二刀切割數據
項目 | 單位 | 數據 | 備注 |
切割厚度 | mm | 121 | |
切割對邊距離 | mm | 3.4 | |
切割周長 | mm | ||
切割速度 | mm/s | 0.005 | |
切割速度 | mm/Min | 0.3 | |
清角時間 | s | 90 | |
金剛線速度 | m/s | 3 | |
金剛線補償 | mm | 0.4 | |
切割時間 | h | 1時 30分 |

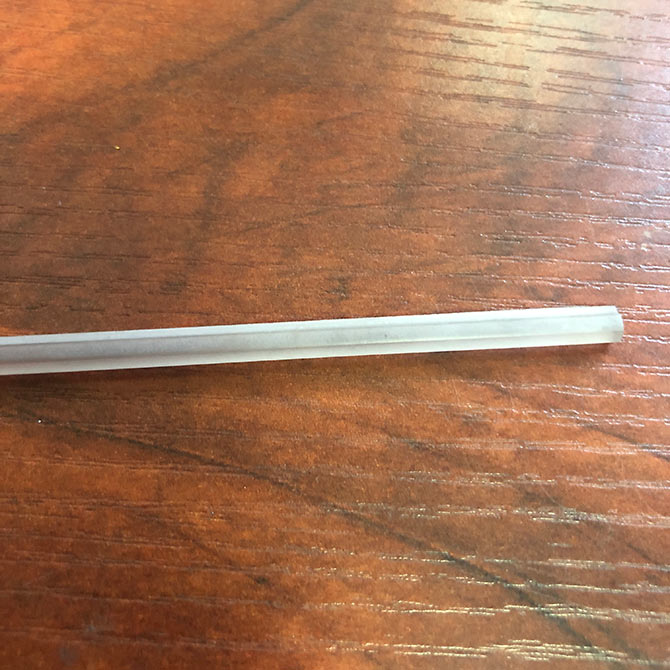

第二刀切割結果

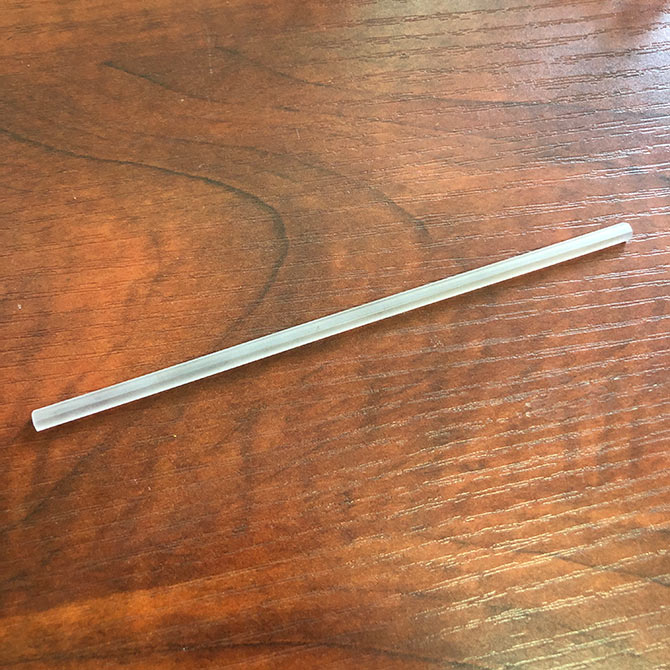

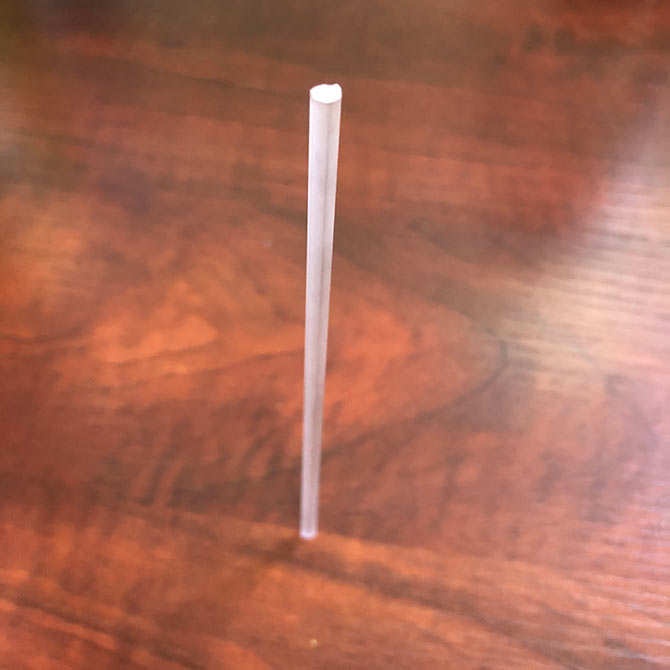

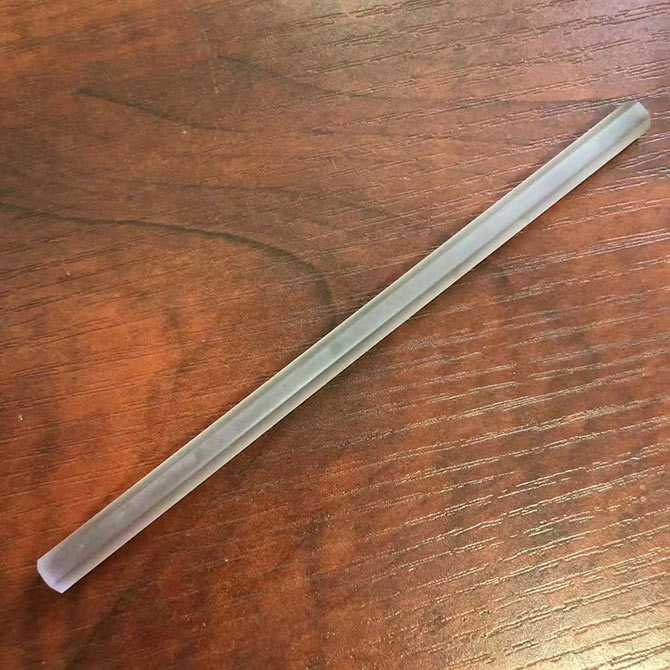

切割完尺寸：對邊距離3.4 mm
