本款GKXO4550金剛石砂線切割機是對切片和切割異形有同時需求的用戶開發的，開發的初衷是針對6-16寸研磨輪切片和平面異形切割。

01

￣

主機介紹

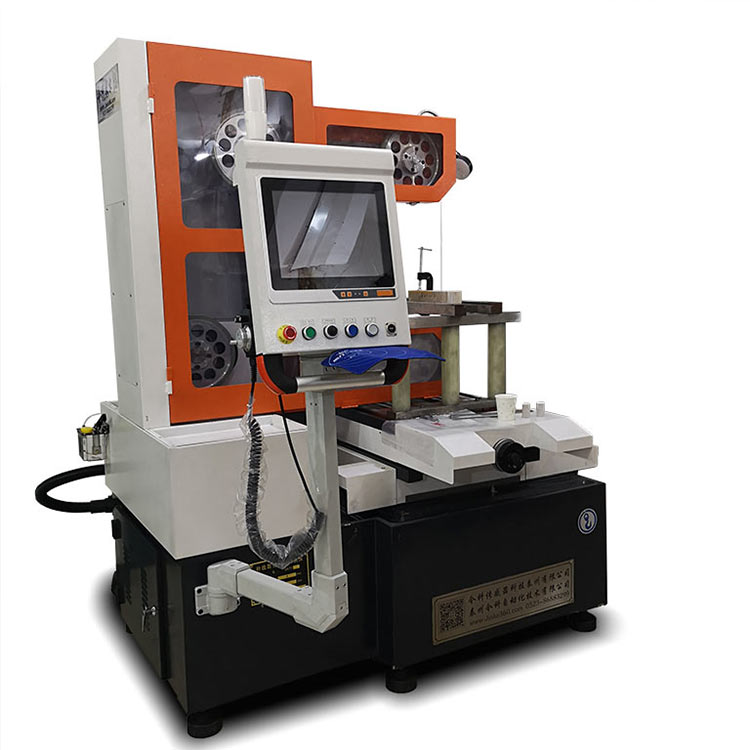

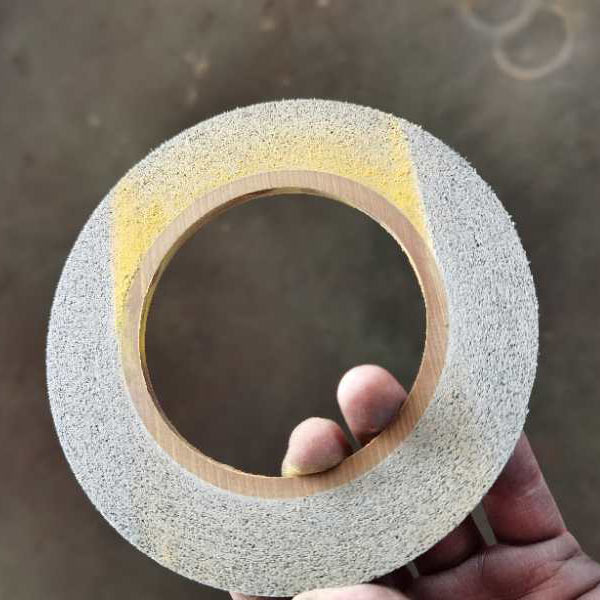

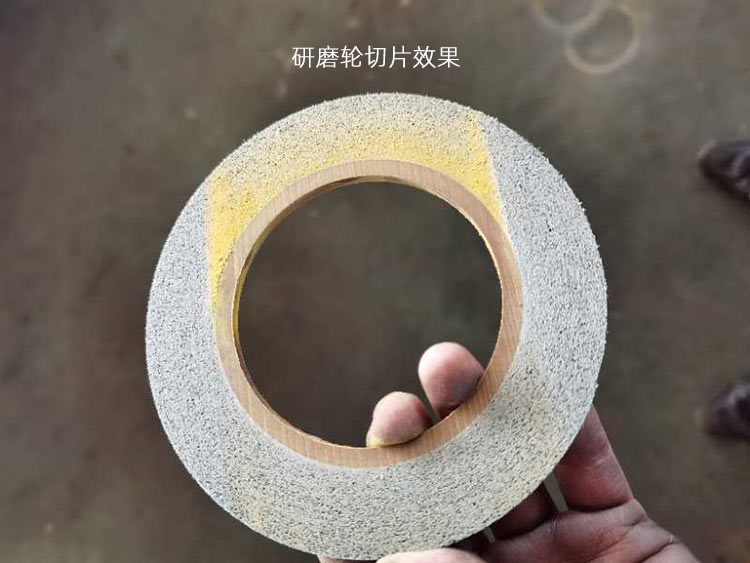

GKXO4550金剛石砂線切割機，用于切片和平面異形切割。高速切片，高精度切形。

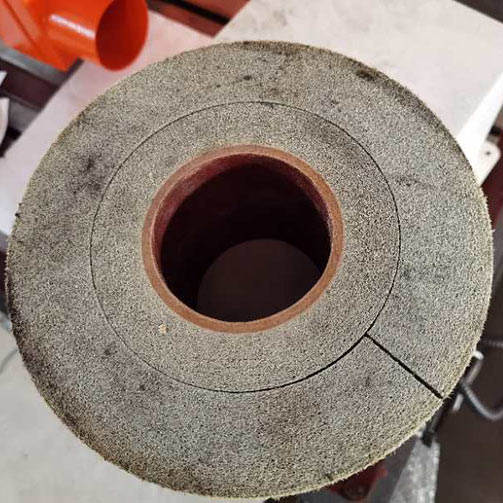

此款切割機主要針對5-16寸范圍的圓柱體切割：切片和環形切割。我們考慮到設備操控的簡易性，降低客戶人力成本的投入，我們推薦的是金剛線環形線切割機，設計為既可以切片，又可以環切。此款機床數控切割系統，即使不懂CAD繪圖的操作人員也能掌握，用于切片時的操作，只需要切割長度和寬度，及切割數量等參數即可；用于環切時，只需設置切割直徑等參數即可。

注：如果后期有其他平面異形切割，需要繪制CAD圖紙，客戶需選用我公司金剛石線切形機：C型往復循環走絲結構和環形線結構兩個款式供選擇。區別在于C型往復循環走絲的金剛石線是開放的能取芯切，適合硬度低于金剛石的脆性材料；環形線切形機的金剛石線是一個閉環，不能取芯切，適合切割硬度稍微軟一些的材料。

GKXO4550金剛石砂線切割機，該機型XY軸有效行程450*550mm，切割尺寸430*450mm，切割速度范圍6mm/Min-600mm/Min。根據研磨輪的試切割數據，研磨輪切割速度可在120mm/min比較合適，不是速度不可以再快，而是速度再快時，在沒有冷卻液參與切割的情況下，會增加研磨輪和金剛線之間摩擦產生的溫度會很高，會出現燒痕現象。因此，切割速度隨切割厚度增加，應適當降低。

針對金剛石線的鈑金有開放式鈑金和封閉式環保鈑金，用戶可根據自己需求選擇。機床預留了吸塵接口，配以客戶自己的吸塵裝置或選用我們的吸塵器，降低粉塵污染。

機床人機界面友好，用戶操作容易，控制系統增加電子手輪移軸，操作方便省力，同時也避免了傳統機器通過關斷XY托板電機使能后再手動搖動托板移動造成的誤差。

產品特點

1）鑄件采用高標號低磷、低硫鑄鐵原料，床身、工作臺、線架、立柱、主軸電機座等均進行二次人工時效及自然時效處理，大大降低了機器變形系數，使其結構穩定、整機精度保持性非常好。

2）導軌全部采用GCr15A優質軸承鋼，經過多道嚴密熱處理工序，組織結構穩定，淬火硬度在HRC45-58之間，保證導軌的精度及耐磨性。

3）工作臺托板采用知名廠家生產制造高精密滾珠絲桿，摩擦力小，精度高、運行平穩、耐磨性強、精度保持性好，使用壽命長。

4）XY托板采用混合步進電機，扭矩大，細分?jǐn)?shù)高，定位精度高。

5）控制系統增加電子手輪移軸，操作方便省力，同時也避免了傳統機器通過關斷XY托板電機使能后再手動搖動托板移動造成的誤差。（因?yàn)殡姍C(jī)在關閉使能時，電機保持扭矩變?yōu)?span style="font-family: Calibri;">0，而再次打開電機使能后，電機扭矩恢復，在這個過程中，再有外力的情況下會造成微小的移位）

6）為了確保設備的高精度穩定性，我公司采用高精度光學尺及英國雷尼紹激光干涉儀對每臺設備的精度和定位精度進行檢測，保證了設備高精度使用的可靠性和壽命。

該設備的優點：

1）金剛石線速度快，主軸速度高，主軸慣量大。為了保證切割速度和精度，切割時金剛石線的線速度在30m/s-50m/s，主動輪速度在2000-4000PRM范圍內。因此，要在大慣量下兼顧主軸轉速。

2）金剛石線長期運行必須保證線在一個平面，否則高速運轉下，金剛石線晃動，會降低金剛石線使用壽命和產品加工質量。因此為了保證切割機器長期穩定運行不變形和吸收振動，我公司采用高標號低磷、低硫鑄鐵原料，床身、工作臺、線架、立柱、主軸電機座等均進行二次人工時效及自然時效處理，大大降低了機器變形系數，使其結構穩定、整機精度保持性非常好。XY軸采用精密滾珠絲桿，長期使用，保證了切割精度和切割平面度。

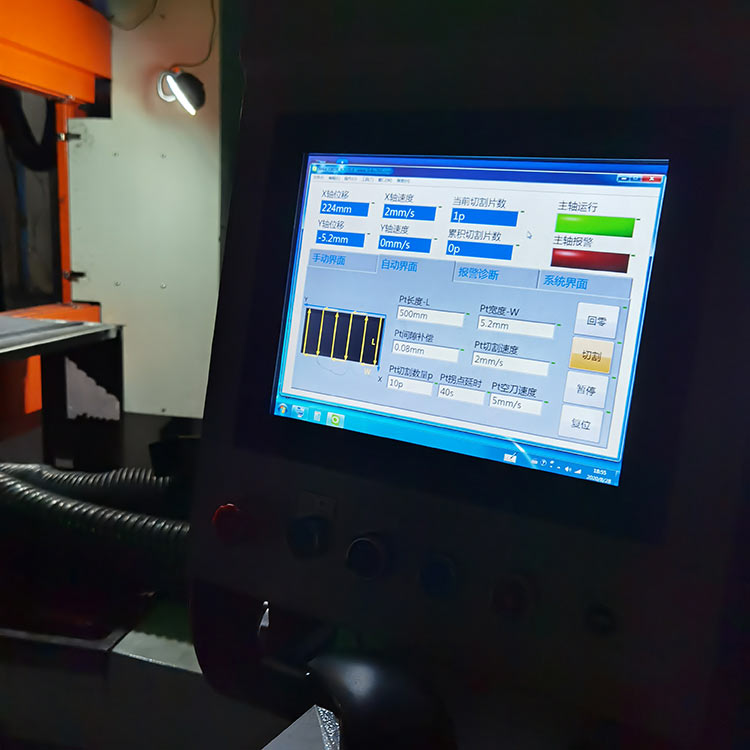

3）金剛石線切割系統，是結合我公司長期的工藝積累和客戶的反饋，我公司自主開發的Jinke Cut v控制系統，簡介易懂，針對高速切片，客戶可在不到半小時內完全掌握操作，針對平面異形切割，既可以在機器人機界面上繪制切割圖，又可以導入CAD生成的圖紙。（另外，因?yàn)榭刂葡到y(tǒng)是我公司自主開發，我們可以針對不同客戶量身定制，例如增加第三軸旋轉軸，增加自動送料軸，增加自動接料臺等等，也可以根據客戶的工藝需求，定制專屬的切割工藝。）

02

￣

專用夾具介紹

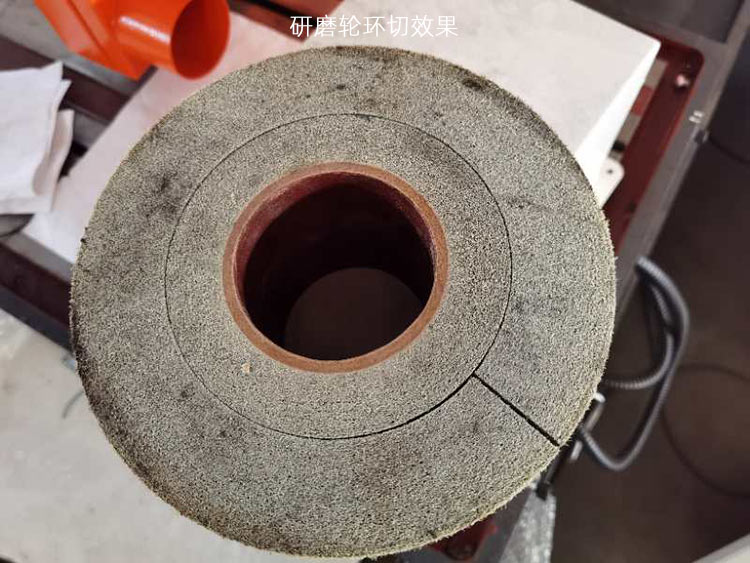

環切夾具

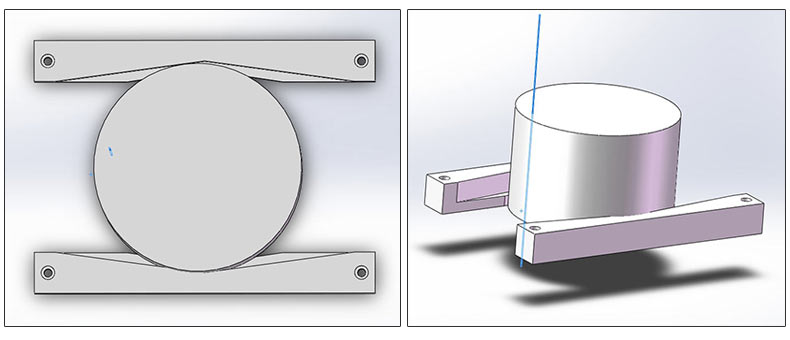

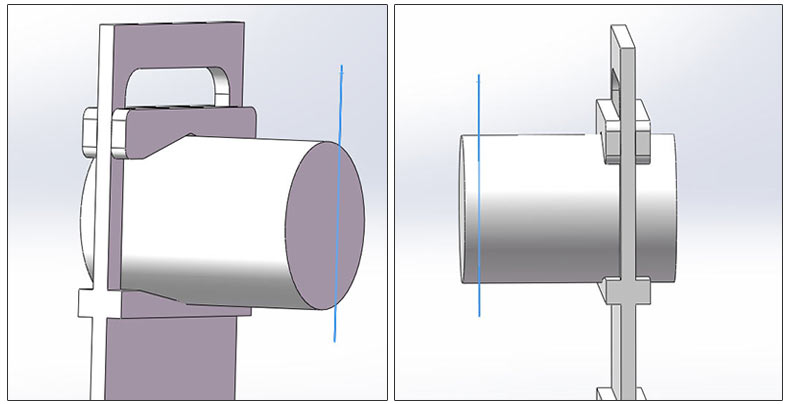

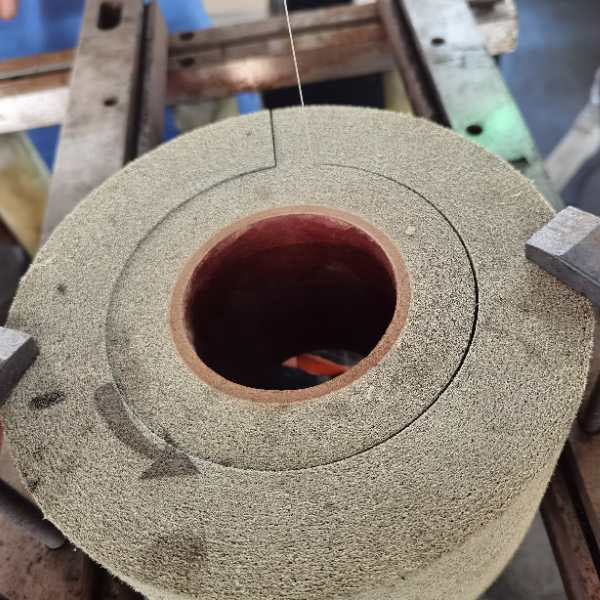

如下圖所示是環切夾具，根據圓柱體的形狀和尺寸，我們?cè)O(shè)計的V形夾具，可以對不同直徑的圓進行定位夾持。再配以控制系統的定位功能，用戶可以快速準確裝夾。

 切片夾具

 環切夾具同樣采用V形夾持，可以準確夾持不同半徑的圓柱體材料。
