頁巖線切割機名稱為環形金剛石線切割機，又稱環形砂線切割機，廣泛用于各類脆性材料的異形切割和切片加工，如：翡翠、太陽能硅片、磁性材料、石墨、陶瓷、玉石、巖石、航天航空復合材料等。尤其是石墨和頁巖的異形切割，深受用戶的好評。

產品優勢

我公司頁巖線切割機采用閉環的圓環形結構電鍍金剛石線單向以50~60m/s高速循環運動方式切割，相比傳統的上下往復循環結構砂線切割優勢更大：

產品介紹

頁巖物理切割設備頁巖線切割機 GKXO4550型，該機型XY軸有效行程450*550mm，切割尺寸430*450mm，切割速度范圍6mm/Min-600mm/Min。

機床床身為箱式結構，與機床精度密切相關，是提供各部件的安裝平臺。坐標工作臺由十字拖板、滾動導軌、傳動部件滾珠絲桿、齒輪傳動機構等部分組成。主要是利用工作臺的運動，使工件與金剛石砂線之間產生的相對運動，來完成對工件的加工。

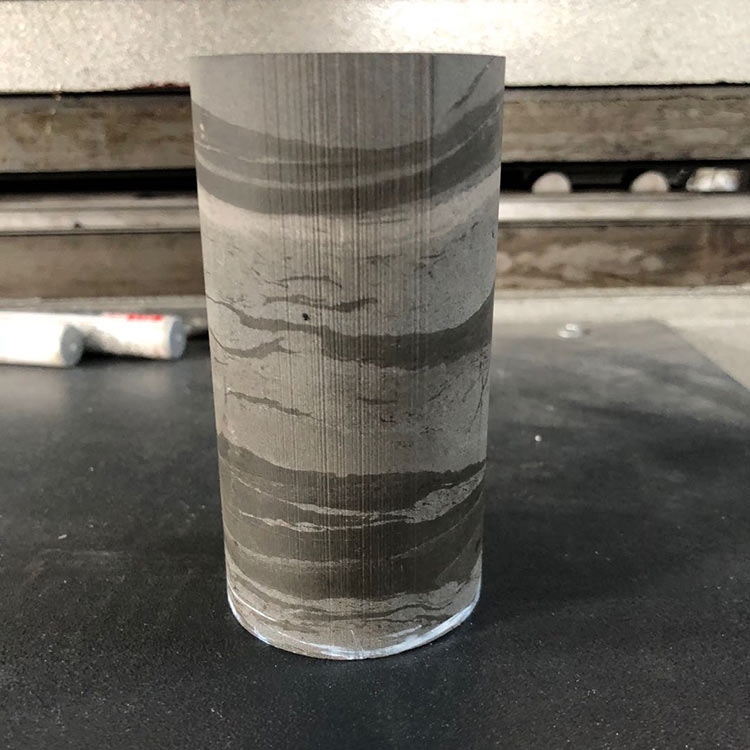

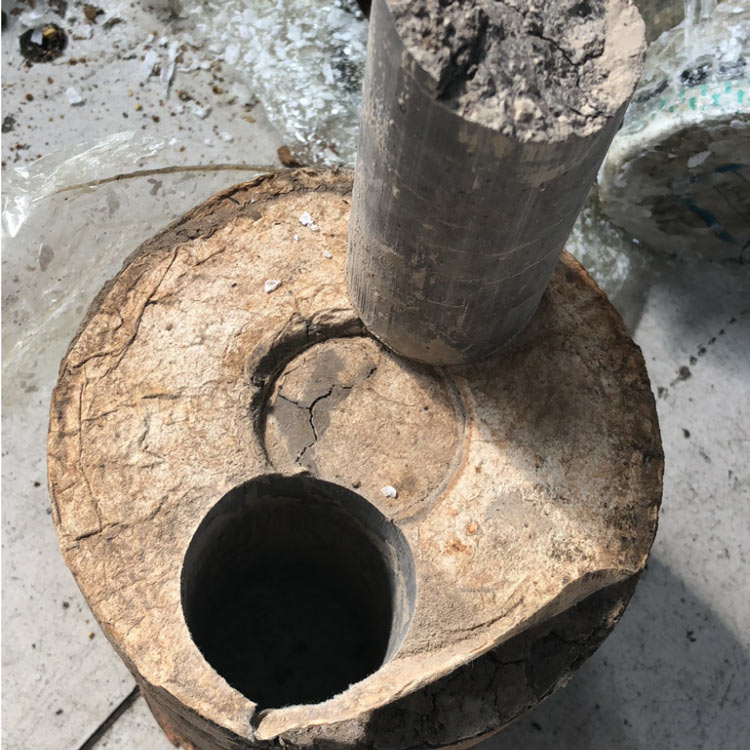

此款切割機主要針對5-16寸范圍的頁巖切形狀，也可以切片。

機床控制系統是我公司自主開發的金剛石線切割機專用控制系統，采用PLC觸摸屏操作系統，操作簡單易掌握，切片、切圓、切方，只需直接輸入切割參數即可進行自動切割（如切片，只需輸入工件的長度、切割厚度和切割片數即可；切圓，只需輸入預切長度、切割半徑、切割速度即可；切割方形，只需輸入預切長度、切割長度、切割寬度即可），無需掌握復雜的繪圖編程。

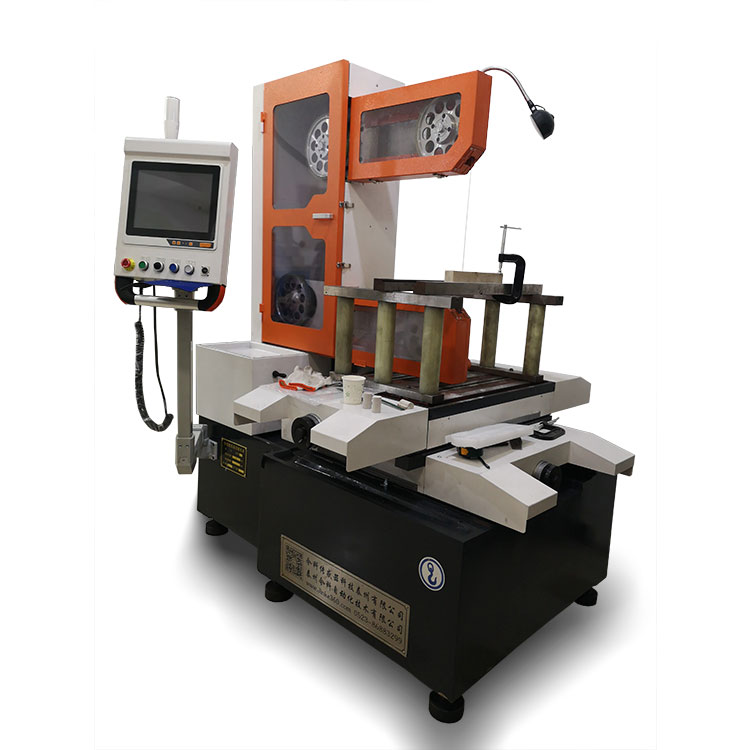

GKXO4550型頁巖線切割機

金剛石線的鈑金外殼，我們可設計為開放式鈑金和封閉式環保鈑金，用戶可根據自己需求選擇。機床預留了吸塵接口，配以客戶自己的吸塵裝置或選用我們的吸塵器，降低粉塵污染。

機床人機界面友好，用戶操作容易，控制系統增加電子手輪移軸，操作方便省力，同時也避免了傳統機器通過關斷XY托板電機使能后再手動搖動托板移動造成的誤差。

產品特點

1）使用特殊的環形金剛石線單向循環切割，速度快，切面光潔度好無明顯線痕。

2）主體部件全部采用高標號低磷、低硫鑄鐵原料，床身、工作臺、線架、立柱、主軸電機座等均進行多次時效處理，大大降低了機床變形系數，使其結構穩定、整機精度保持性非常好。

3）導軌全部采用GCr15A優質軸承鋼，經過多道嚴密熱處理工序，組織結構穩定，淬火硬度在HRC45-58之間，保證導軌的精度及耐磨性。

4）工作臺托板采用知名廠家生產制造高精密滾珠絲桿，摩擦力小，精度高、運行平穩、耐磨性強、精度保持性好，使用壽命長。

5）XY托板采用混合步進電機，扭矩大，細分?jǐn)?shù)高，定位精度高。

6）控制系統增加電子手輪移軸，操作方便省力，同時也避免了傳統機器通過關斷XY托板電機使能后再手動搖動托板移動造成的誤差。（因?yàn)殡姍C(jī)在關閉使能時，電機保持扭矩變?yōu)?span style="font-size: 16px; font-family: Calibri;">0，而再次打開電機使能后，電機扭矩恢復，在這個過程中，再有外力的情況下會造成微小的移位）

7）為了確保設備的高精度穩定性，我公司采用高精度光學尺及英國雷尼紹激光干涉儀對每臺設備的精度和定位精度進行檢測，保證了設備高精度使用的可靠性和壽命。

該設備的優點

1）金剛石線速度快，主軸速度高，主軸慣量大。為了保證切割速度和精度，切割時金剛石線的線速度在30m/s-50m/s，主動輪速度在2000-4000PRM范圍內。因此，要在大慣量下兼顧主軸轉速。

2）金剛石線長期運行保證線在一個平面，否則高速運轉下，金剛石線晃動，會降低金剛石線使用壽命和產品加工質量。因此為了保證切割機器長期穩定運行不變形和吸收振動，我公司此款頁巖線切割機結構穩定、整機精度保持性非常好。XY軸采用精密滾珠絲桿，長期使用，保證了切割精度和切割平面度。

3）金剛石線切割系統，是結合我公司長期的工藝積累和客戶的反饋，我公司自主開發的Jinke Cut v控制系統，簡介易懂，針對高速切片，客戶可在不到半小時內完全掌握操作，針對平面異形切割，既可以在機器人機界面上繪制切割圖，又可以導入CAD生成的圖紙。

4）可根據用戶材料情況設計切片或切形專用的夾具。
