我公司的切形機全部升級為切形切片一體機了，不僅僅是形式上的升級，我們的升級是在數控系統里面升級，集成了切片和切形兩種控制形式。既可以導入CAD/CAXA生成的DXF文件，做好軌跡規劃后按圖切割各種復雜異形，也可以直接輸入?yún)?shù)快速進行切片。（定制款切形機除外）

  1、設備概述

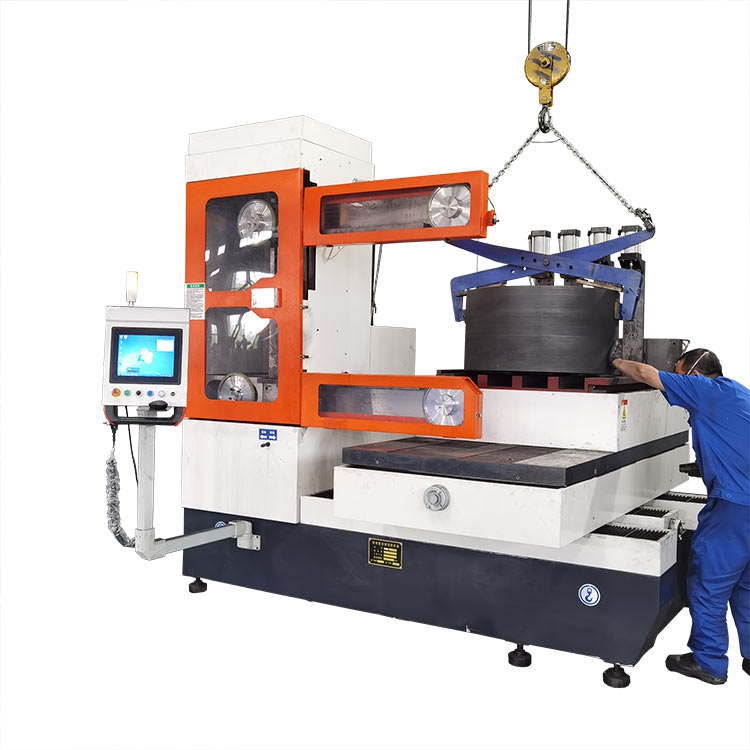

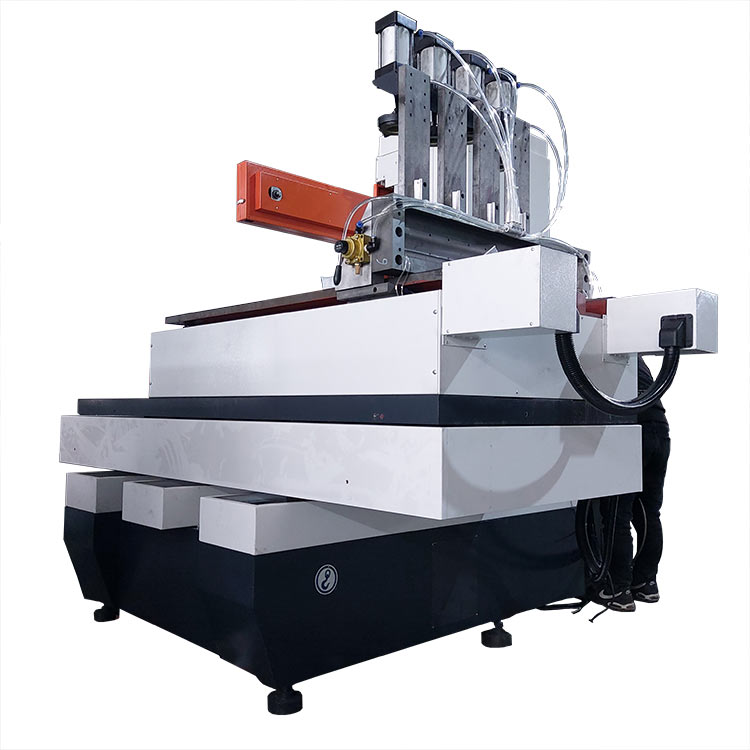

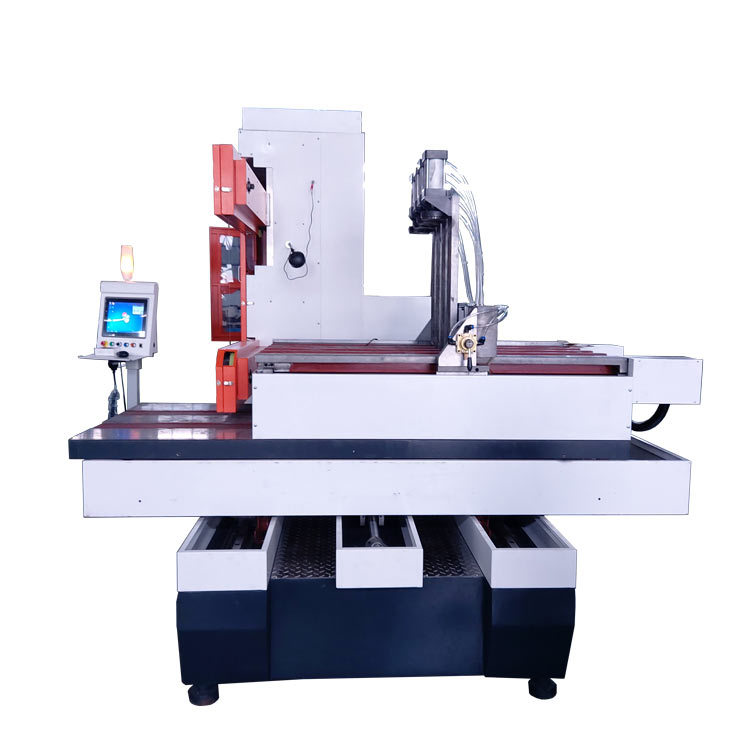

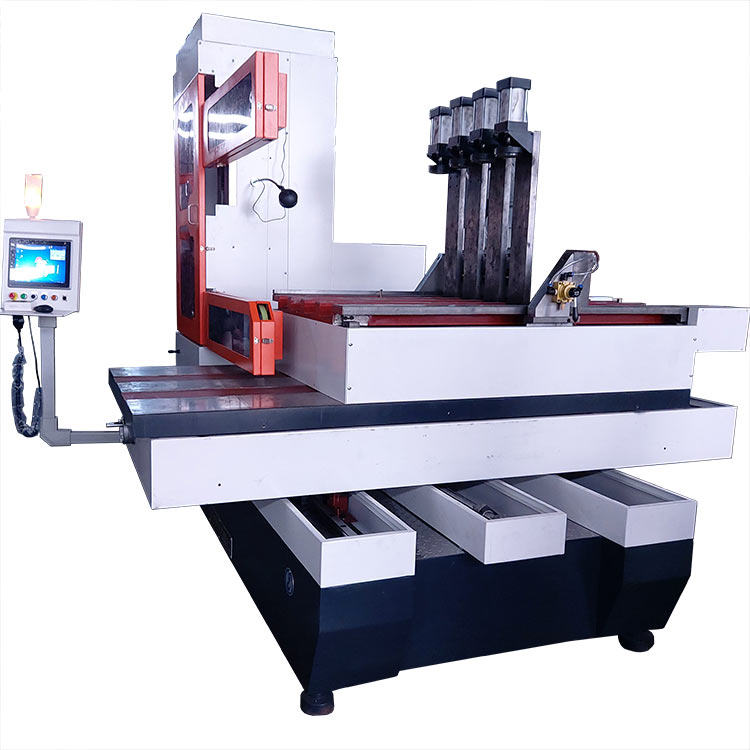

GKXO85120金剛石線切割機廣泛用于莫氏硬度7及以下的脆性材料切片、切形使用。切割尺寸（長寬）850*1200mm，無送料臺，切割厚度400~600mm可升降。本機器以特定的環形金剛石線做高速單向循環走線運動，系統內置切片和切形雙系統，用戶可根據自己的材料方便選擇增加旋轉臺、送料臺等附件。切片模式又細分為單向切片和雙向切片兩種模式。工藝適應性強，切割表面無明顯劃痕,以切代磨,排屑性極好,砂線張力穩定。切割效率高，切割線速度40—60m/s，切割速度范圍6mm/Min-600mm/Min。濕切、干切均可。易操作。

該設備人機界面友好，用戶操作容易，控制系統增加電子手輪移軸，操作方便省力，同時也避免了傳統機器通過關斷 XY 托板電機使能后再手動搖動托板移動造成的誤差。（因?yàn)殡姍C(jī)在關閉使能時，電機保持扭矩變?yōu)?，而再次打開電機使能后，電機扭矩恢復，在這個過程中，再有外力的情況下會造成微小的移位。）

2、機床特點

1）、設備采用立式結構，切割速度快，靈活又方便。

2）、本設備床身主體部件采用傳統鑄鐵澆鑄，與鋼結構相比增加了機床的穩定性。

3）、立柱設計為升降可調節切割厚度的結構，提高了大機床切割厚度較薄材料的加工精度。

4）、開放式工作臺，方便操作。

5）、金剛石線單向循環運動，更加提高了機床的切割效率。

6）、機床電柜合二為一，減少了對場地的占地。

3、工作原理

本機床是單線切割機，加工方式為機械加工，要求加工件材料是容易掉屑的脆性材料。它采用環形線鋸絲由電機帶動，通過導線輪做單向循環高速運動，在加工區與工件之間產生磨削，達到切割加工的目的。

4、適用范圍

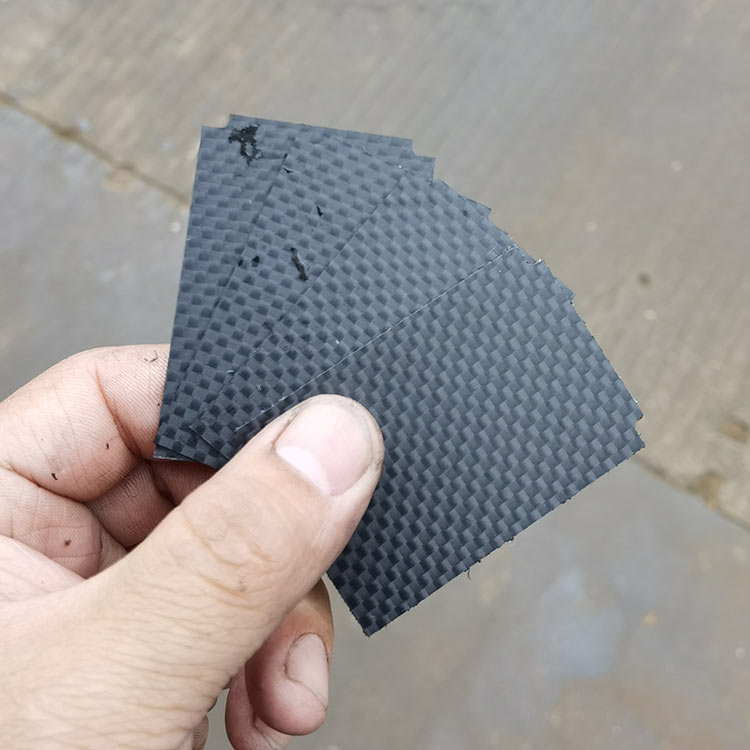

廣泛用于各類脆性材料的異形切割和切片加工，如：翡翠、太陽能硅片、磁性材料、石墨、陶瓷、玉石、玻璃、巖石、航天航空復合材料等，尤其是石墨的異形切割。

5、產品結構

機床床身為箱式結構的高強度鑄件，是提供各部件的安裝平臺，而且與機床精度密切相關。坐標工作臺由十字拖板、滾動導軌、傳動部件滾珠絲桿、齒輪傳動機構等部分組成。主要是利用工作臺的運動，使工件與金剛石砂線之間產生的相對運動，來完成對工件的加工。

機床控制系統是今科自主開發的金剛石線切割機控制系統，采用PLC觸摸屏加鼠標方式的控制系統，操作簡單易掌握。
