設備概述：

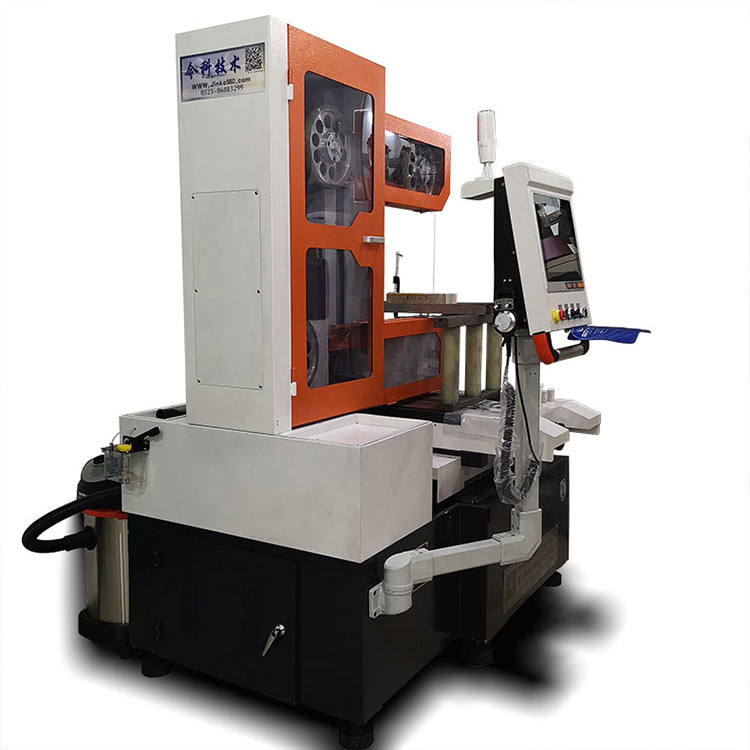

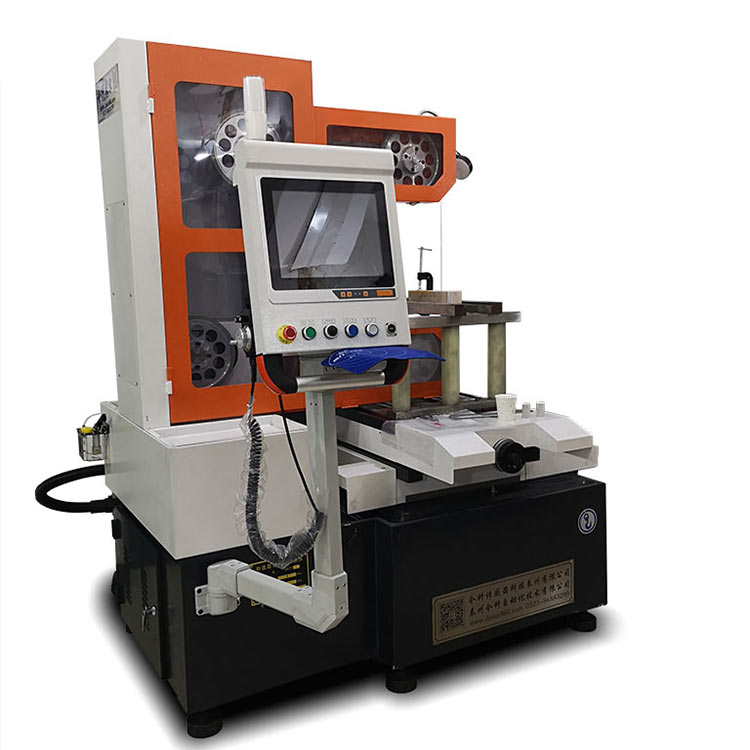

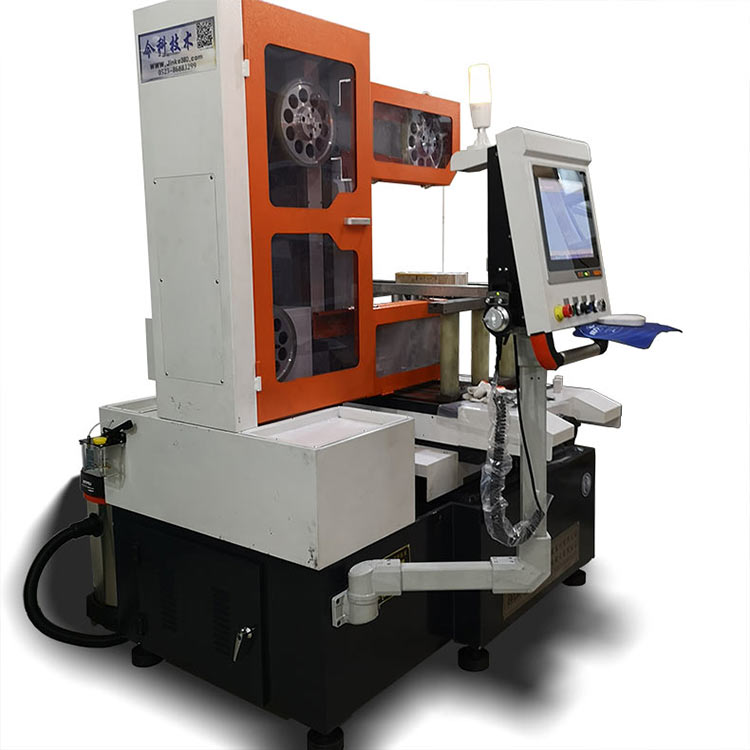

GKOX50金剛石線切割機，用于脆性材料高速異形切割。

智能切形數控系統已升級為切片切形雙系統，既可以進行平面異形切割，也可切片加工。利用電鍍環形金剛石線，單向循環運動方式切割，因此切割速度非常快。

由于環形線是閉合的特點，此機床不能用于取芯切割。

產品特點：

1、鑄件采用高標號低磷、低硫鑄鐵原料，床身、工作臺、線架、立柱、主軸電機座等均進行多次時效處理，大大降低了機器變形系數，使其結構穩定、整機精度保持性非常好。

2、我公司開發的金剛石線切片切形集成系統，新增了可添加暫停點，根據切割需要暫停；可以根據需要設置開始點和結束點，同時根據金剛石線切割特點，在切割工藝上做了很大改善，切割效果和精度更好。

3、本機床采用進口鋼線做母線、編制而成環形線，上線簡單（只需5分鐘搞定），高速切割、震動小、操作簡單易學、加工件切縫小、不易崩裂、不易爆炸、損耗小、成品率高、加工精度高，光潔度高于往復線結構等特點。

4、導軌全部采用GCr15A優質軸承鋼，經過多道嚴密熱處理工序，組織結構穩定，淬火硬度在HRC45-58之間，保證導軌的精度及耐磨性。

5、工作臺托板采用知名廠家生產制造高精密滾珠絲桿，摩擦力小，精度高、運行平穩、耐磨性強、精度保持性好，使用壽命長。

6、托板采用混合步進電機，扭矩大，細分?jǐn)?shù)高，定位精度高。

7、控制系統增加電子手輪移軸，操作方便省力，同時也避免了傳統機器通過關斷托板電機使能后再手動搖動托板移動造成的誤差。（因為電機在關閉使能時，電機保持扭矩變?yōu)?span style="font-size: 16px; font-family: Calibri;">0，而再次打開電機使能后，電機扭矩恢復，在這個過程中，再有外力的情況下會造成微小的移位）

8、為了確保設備的高精度穩定性，我公司采用高精度光學尺及英國雷尼紹激光干涉儀對每臺設備的精度和定位精度進行檢測，保證了設備高精度使用的可靠性和壽命。

工作原理

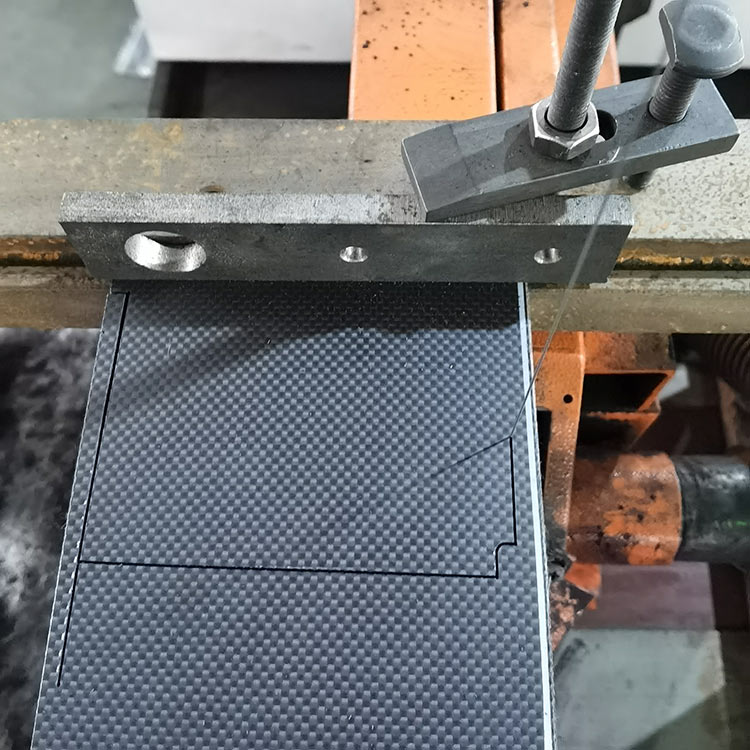

本機床是切割線采用環形線，它是由一根附著有金剛石顆粒或微粉的鋼絲線，由電機帶動，因為環形線的特點，驅動金剛線的主動輪伺服電機不需要換向，速度可以達到3000-4000rpm，因此切個端線速度可以達到30-50m/s,對材料產生高速磨削。機械磨削加工，要求加工件材料是容易掉屑的脆性材料，由于線性的柔性，可控制切割力道，加工時震動小，對脆性材料的損傷小不易崩裂，特別適合切價值高的脆性材料。

另外可根據材料的具體需要，定制更適合客戶需求的專用切割系統。新升級的機器，集成了切形切片兩種模式，高精度切形，高速切片。

適用范圍

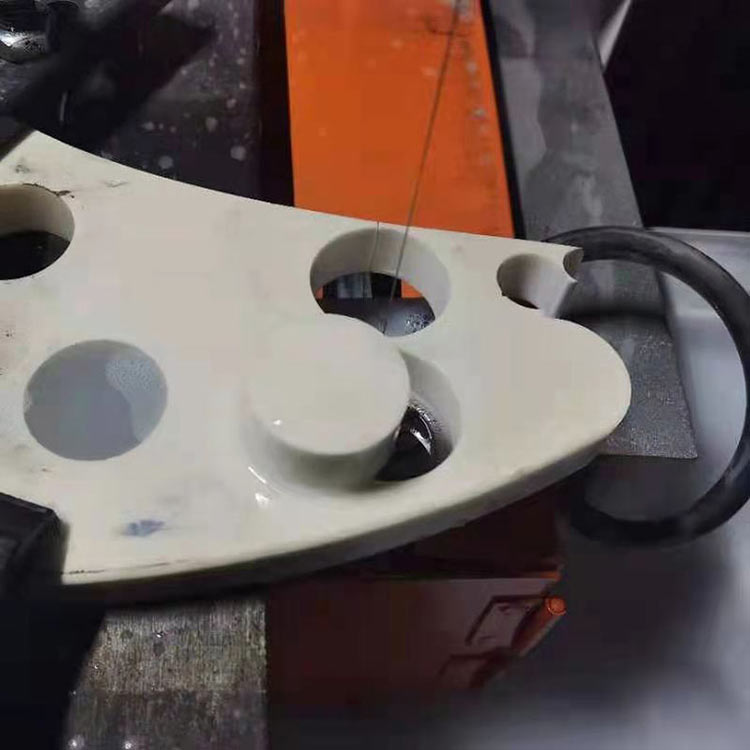

各種導電、半導電和不導電的脆性材料，如石墨、半導體材料硅、有色金屬、玻璃、陶瓷、人工晶體、復合材料、磁性材料、稀土材料、光學材料、自然巖石地球頁巖巖心、新型建筑材料保溫隔熱材料鍍膜玻璃、翡翠玉石寶石等等，理論上講，只要硬度小于金剛石（莫氏硬度十）的材料均可使用本款金剛石線切割機加工。

 產品結構

本機為立式結構，切割線豎向切割，有利于切削粉末排泄。針對不同材料，可干切（配備吸塵集塵器），可加冷卻液切割（有冷卻系統），可噴霧切割（霧化冷卻系統）。

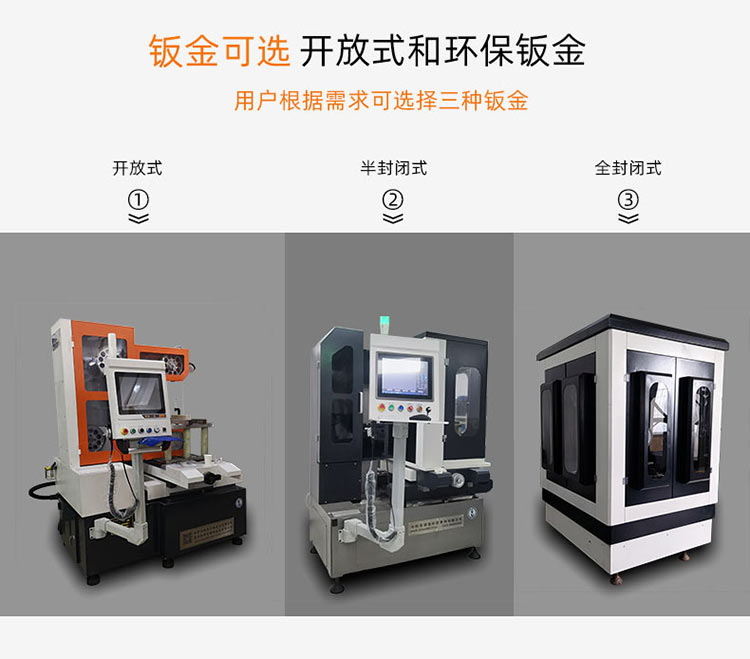

鈑金有開放式鈑金、半封閉和全封閉式環保鈑金，用戶可根據自己對環境整潔需求選擇。

針對切片功能，我們可根據客戶需求配備旋轉工作臺，旋轉切割切片，旋轉切割保證了切割線和材料接觸面為點線接觸，相比線線接觸，有效提高了切割速度，有效加速了切割過程金剛線的散熱（散熱的速度加快，縮短了金剛石線的變形速度，提高了金剛線的使用壽命）

采購說明：

1、 針對不同材料和客戶具體需求，可干切，可選配吸塵集塵器；可霧化氣冷切割，可配霧化裝置；可水冷切割，可配冷卻泵系統。采購前客戶可根據自己實際需求選擇。

2、 另外提供30L無油靜音空壓機，可供客戶選擇。
