本產品針對石墨、陶瓷等脆性材料切片。可切割尺寸500*300*400mm。新款機器的導線輪軸芯防護等級更好，使用壽命更長。

一、產品特點：

1、整機材質選用HT250鑄件，長期使用結構穩定不變形，精度保持性穩定。

2、張力采用氣動張緊，張力穩定性好，響應快，又可以根據不同線徑調節張力，實現不同需求的恒張力切割，切割面光潔高。

3、X軸（位移軸）和Y軸（切割軸）采用高精度滾珠絲桿和直線導軌傳動，運行絲滑平穩，定位精度和重復定位精度高。

4、工業觸摸屏+PLC架構，系統性能穩定可靠，操作簡單，功能完善。

5、環線設計、上線簡單快捷，操作人員兩分鐘即可完成換線。

6、主要電氣元器件質選國內上市公司品牌，保證系統產期高效、穩定運行。

7、環保鈑金設計，安全、干凈、環保。

8、吸取三年疫情時期，無法為客戶提供機器維護服務的教訓，新款機器設計了物聯網功能，通過授權，廠家可以遠程對機器進行維護，遠程示教，遠程系統升級，遠程故障診斷等，有效提示效能和對設備全生命周期管理等。

9、設計有接料裝置，降低了材料切割完成后因無人看管掉下摔壞的風險。

二、技術參數明細表

1、技術參數

 備注：由于機器的不斷更新，機器結構及鈑金會不定期有所改進，機器實際外觀以近期出廠產品為準。

三、 采購說明

1、 針對不同材料和用戶具體需求，可干切，可選購吸塵集塵器；可霧化氣冷切割，可選配霧化裝置；可水冷切割，可選配冷卻泵系統。采購前客戶可根據自己實際需求選擇。

2、 另外提供30L無油靜音空壓機，可供客戶選購。

四、工裝夾具

通用夾具為虎鉗或氣缸裝夾，也可根據用戶實際需求，我公司可設計更適合用戶使用的工裝夾具。

五、鈑金防護

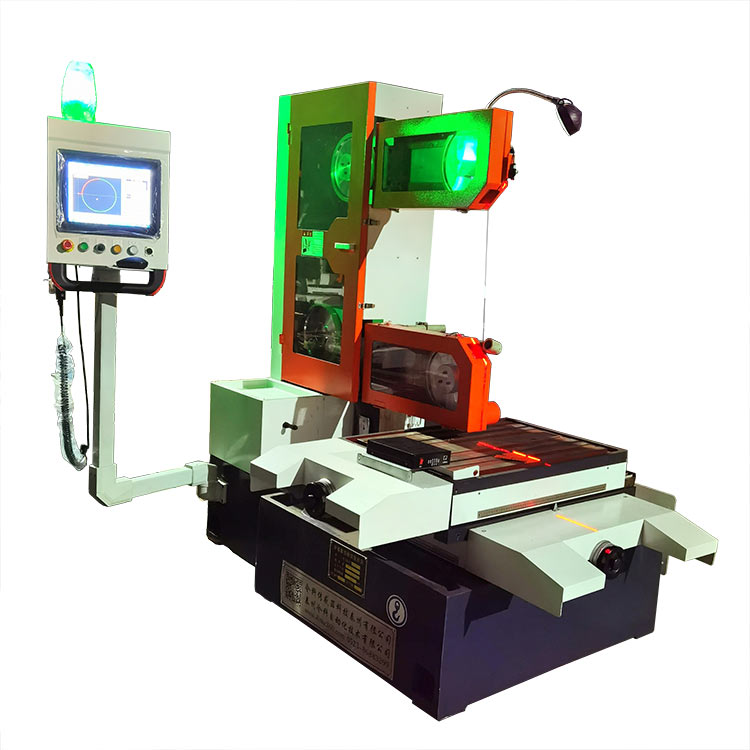

1、下圖為開放式鈑金防護，金剛石線走線位置和導輪做了防護，工作臺為開放式，經濟簡單，方便工件吊裝和操作，適合放置在車間，配置有中央吸塵集成器的工廠。

開放式鈑金

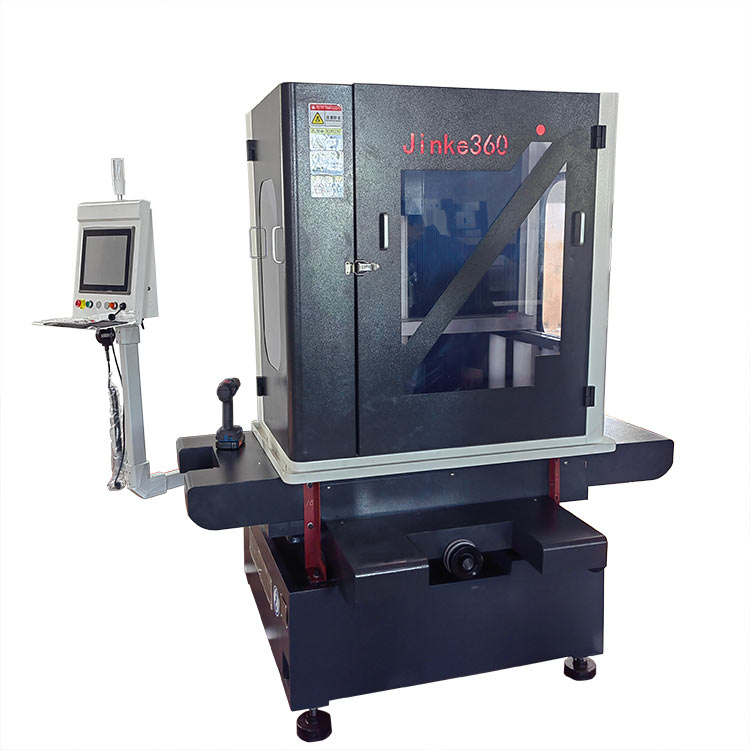

2、下如為半封閉鈑金防護，金剛石線走線位置和導輪做了防護，工作臺為半封閉防護，既方便操作，又對工作臺區域做了防護，適合帶水切割和霧化切割。

半封閉鈑金

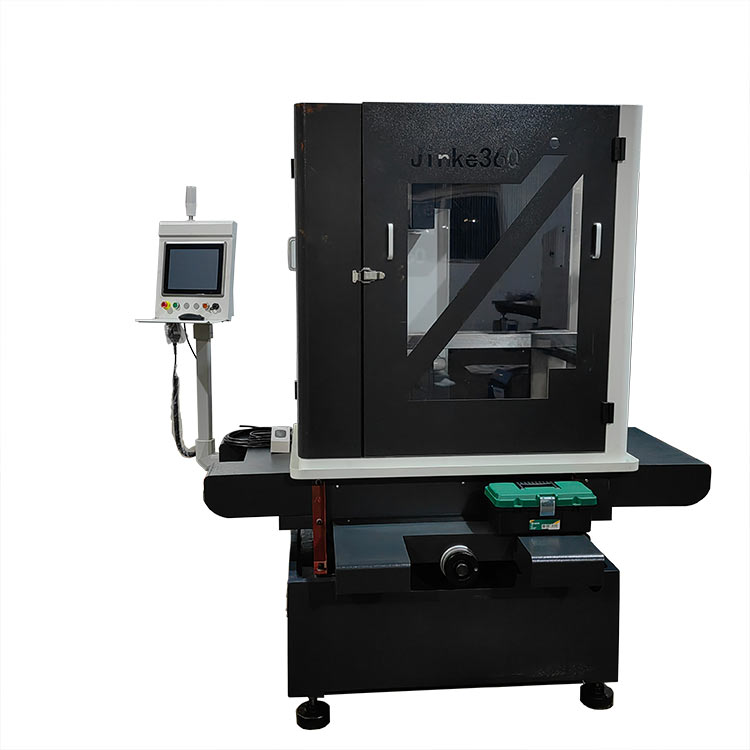

3、下圖為全封閉防護，金剛石線走線位置、導輪和工作臺都做了全封閉防護，可水冷切割，可霧冷切割、可干切，安全、干凈、環保，適合實驗室、或環保要求較高的車間生產使用。

全封閉鈑金

三種防護鈑金，根據您的需求可選用一種。

六、工作原理

本機器切割線采用環形線，它是由一根附著有金剛石顆粒或微粉的鋼絲線，由電機帶動，因?yàn)榄h(huán)形線的特點，驅動金剛線的主動輪伺服電機不需要換向，速度可以達到3000-4000rpm，因此切割端金剛石線速度可以達到30-51m/s,對材料產生高速磨削。機械磨削加工，要求加工件材料是容易掉屑的脆性材料，由于線性的柔性，可控制切割力道，加工時震動小，對脆性材料的損傷小不易崩裂，特別適合切價值高的脆性材料。

另外可根據材料的具體需要，定制更適合客戶需求的專用切割系統。

七、適用范圍

各種導電、半導電和不導電的脆性材料，如石墨、半導體材料硅、有色金屬、玻璃、陶瓷、人工晶體、復合材料、磁性材料、稀土材料、光學材料、自然巖石地球頁巖巖心、新型建筑材料保溫隔熱材料鍍膜玻璃、翡翠玉石寶石等等，理論上講，只要硬度小于金剛石（莫氏硬度十）的材料均可使用本款金剛石線切割機加工。
