500mm以上的大尺寸翡翠玉石用360度旋轉(zhuǎn)切割效果比其他方式的切割效果更好，但是如果勻速切到最后，中間就會(huì)有螺旋線痕，這個(gè)問(wèn)題怎么解決？

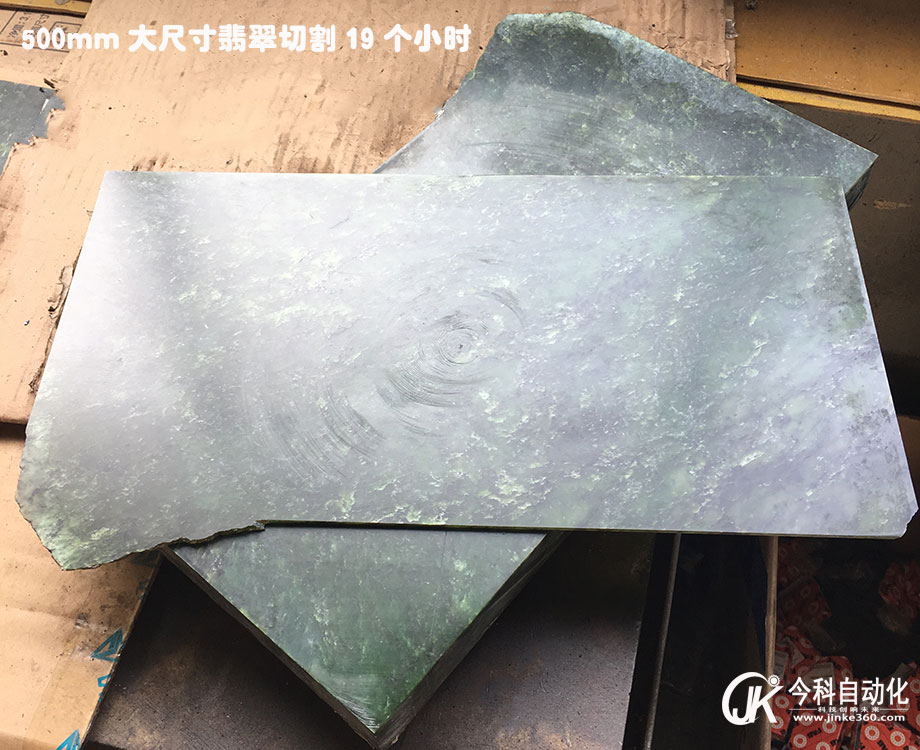

翡翠切割速度12000mm^/小時(shí)效果圖
現(xiàn)在，大家都知道500mm以上的大尺寸翡翠玉石用360度旋轉(zhuǎn)切割效果比其他方式的切割效果更好，但是如果勻速切到最后，中間就會(huì)有螺旋線痕，這個(gè)問(wèn)題在很長(zhǎng)一段時(shí)間里都沒(méi)有得到有效解決。這種情況在硬度較高的碳化硅上面出現(xiàn)過(guò)，另外天然的大尺寸翡翠玉石也會(huì)出現(xiàn)這種情況。
就是上面那張圖和下面這張圖這種效果，正片翡翠是使用12000毫米/小時(shí)切割速度完成的，中間可以明顯看到有線痕。

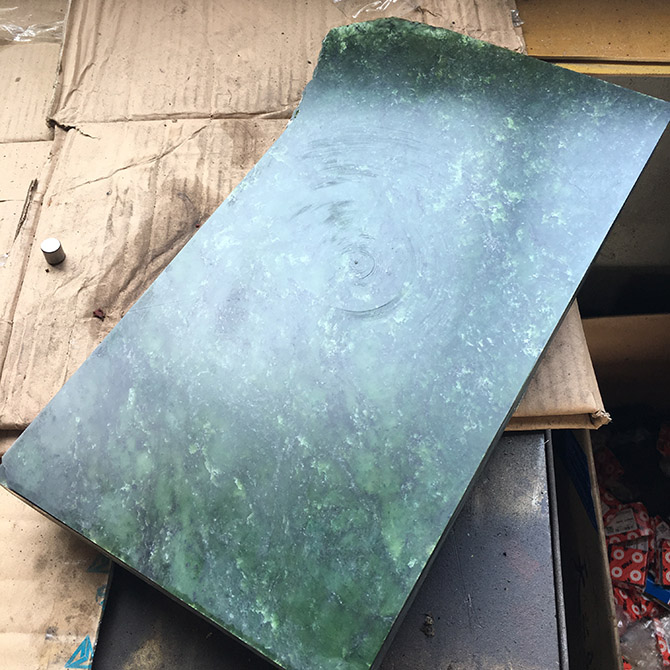

翡翠切割速度為12000mm^/小時(shí)效果
一開始，我們認(rèn)為是切削液沒(méi)有進(jìn)入到割縫里面造成的。加了一個(gè)噴水嘴，從工件的兩頭噴水到金剛石線上，讓金剛石線進(jìn)入的時(shí)候把切削液帶進(jìn)切縫里。結(jié)果發(fā)現(xiàn)結(jié)果沒(méi)有改善。接下來(lái)我們?cè)偌觾蓚€(gè)噴水嘴，從工件上方往割縫中噴水，兩頭噴金剛石線的水嘴同時(shí)也繼續(xù)噴水，切割出來(lái)效果依然沒(méi)有改變。
排除切削液不能進(jìn)入到割縫里的問(wèn)題，那就還是切割線的原因。我們做了加大加長(zhǎng)雙絲筒，一次上一千多米金剛石線來(lái)切，誒，這個(gè)問(wèn)題真的有明顯改善，這點(diǎn)在切割碳化硅晶體上有體現(xiàn)，1000米金剛石線切直徑150毫米的碳化硅中途不換線切割下來(lái)效果滿意。但其實(shí)這個(gè)問(wèn)題沒(méi)有得到真正的解決，原本是上的180~200米線，切割500mm長(zhǎng)的大尺寸翡翠可以做到中途不換線，現(xiàn)在多上了五倍金剛石線，在切割過(guò)程中，如發(fā)生斷絲現(xiàn)象，這一筒線就有被廢的風(fēng)險(xiǎn)。材料價(jià)值高的還無(wú)所謂，一般的材料價(jià)值不高的，用戶還是覺(jué)得不劃算。
后來(lái)無(wú)意間的一個(gè)舉動(dòng)，這個(gè)困擾我們多時(shí)的問(wèn)題得到了解決。
情況是這樣的。
我們有臺(tái)切割直徑為650mm的大機(jī)床進(jìn)入出廠前的調(diào)試階段，用了一塊客戶放在這邊試機(jī)的翡翠廢料切，斜角直徑有520mm。一開始切翡翠原石外圍表皮，我們的切割速度13000mm^/小時(shí)，切到翡翠層的速度降到12000mm^/小時(shí)（進(jìn)給速度為0.00633mm/秒）。晚上下班的時(shí)候，還有一塊中心沒(méi)切完，恰好是平時(shí)很容易出線痕的位置，怕無(wú)人看管掉下來(lái)砸壞了，便把切割速度降了下來(lái)，一直降到2500mm^/小時(shí)，進(jìn)給被自動(dòng)調(diào)到0.00097mm/秒。然后下班回家。

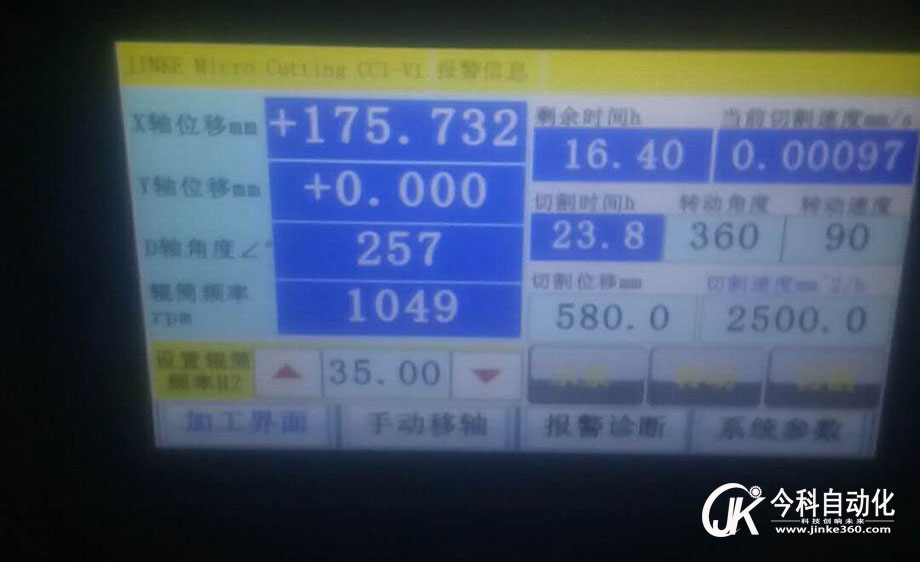

翡翠切割設(shè)置
早上上班來(lái)看，還沒(méi)切下來(lái)，也沒(méi)更改切割速度。一直保持昨天下班之前設(shè)置的速度到切掉下來(lái)。看到切割效果，都樂(lè)了，困擾我們很久的難題，就這樣無(wú)意間解決掉了。之后總結(jié)了一下經(jīng)驗(yàn)。一開始因?yàn)槭切律系慕饎偸€，比較鋒利，切割速度可以快，越到里面，金剛石線磨損越厲害，所以就沒(méi)那么鋒利了，切割進(jìn)給就應(yīng)該調(diào)慢，這樣切出來(lái)的效果才好。翡翠原石表皮的石頭軟，切割速度快，可以快速切割一個(gè)導(dǎo)向縫隙，進(jìn)入到翡翠層，減慢進(jìn)給速度，一邊切割，一邊修磨，效果會(huì)更好，切到里面靠近中心的位置，由于金剛石線被磨損嚴(yán)重鋒利度下降，調(diào)整了切割進(jìn)給速度，加快旋轉(zhuǎn)速度，切割出來(lái)正片效果就一致。
大家可以來(lái)看看切割效果吧。

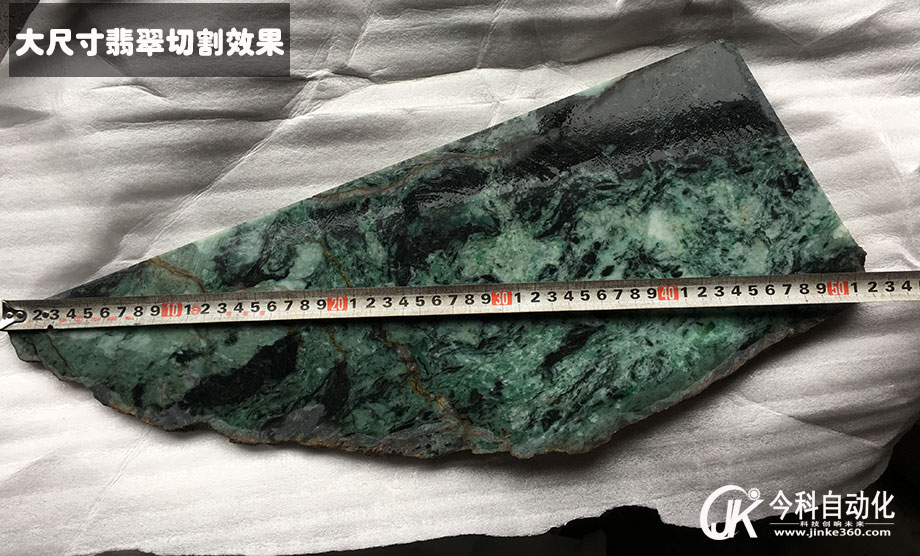

大尺寸翡翠切割效果

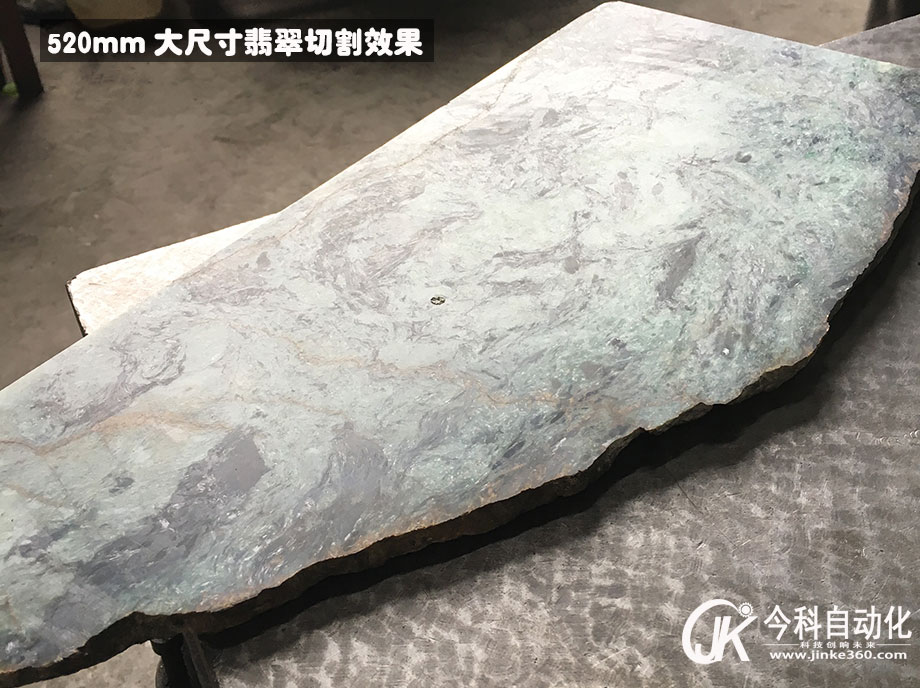

翡翠斜角直徑520mm

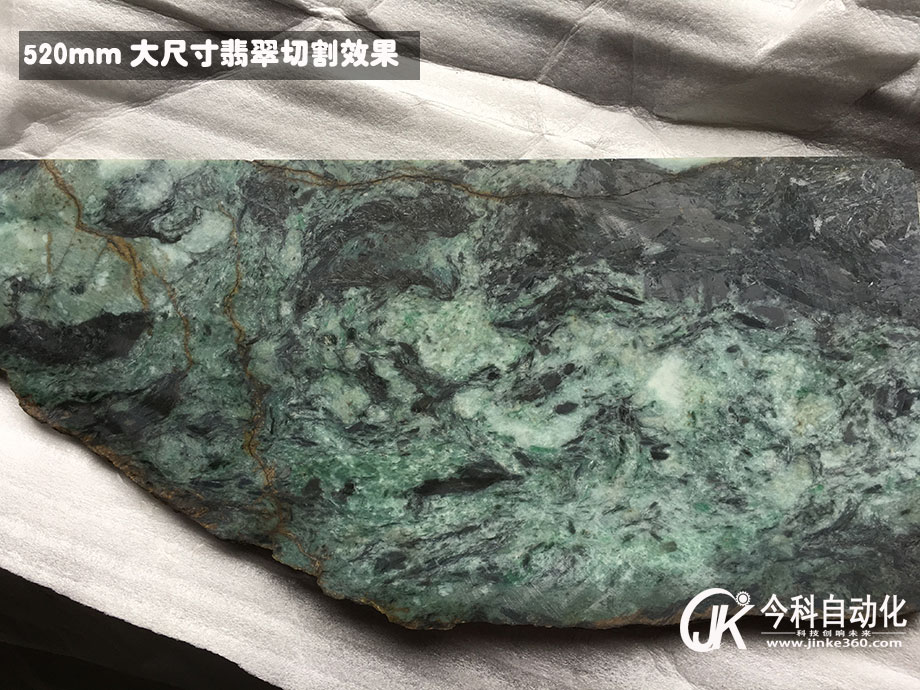

大尺寸翡翠切割效果正面實(shí)拍

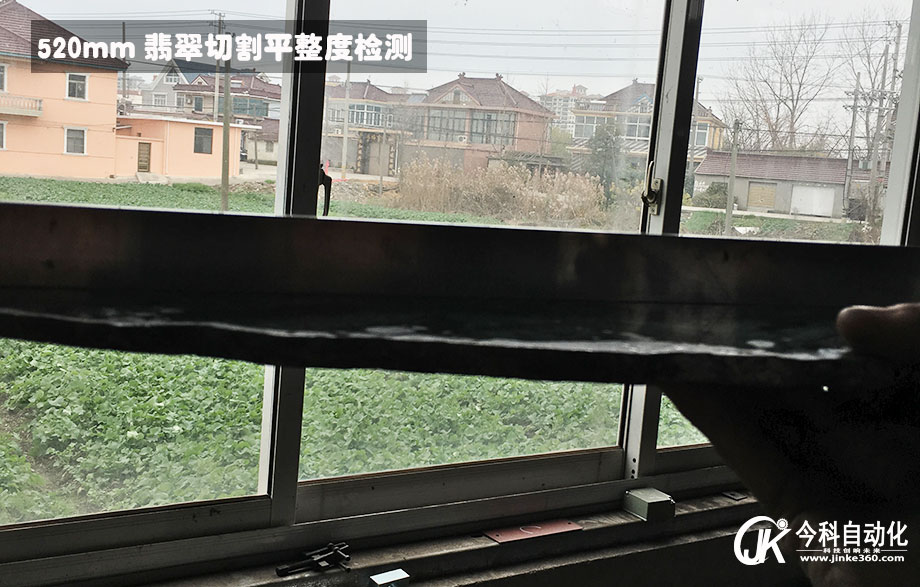

大尺寸翡翠切割效果平整度檢測(cè)
