金剛石線切割機介紹
簡介
金剛石線切割機，別稱：砂線切割機、金剛砂線切割機、金剛石線鋸床、金剛線切割機等。以電鍍金剛石顆粒或微粉的鋼線為切削工具，與工件接觸進行磨擦產生切割的目的。廣泛用于各種脆性材料的初加工，包括各類非導電材料、半導體材料和導電脆性材料的切割。加工方式為純機械切割物理加工方式，機床屬性為鋸床。
物理原理
大石器朝代的人們用他們的燧石刀和燧石斧能切割種種物品。但很早時他們就發現，用一種齒狀的或者說帶有鋸齒的刀口，更容易把堅硬的材料切割開來。考古學家們發現了至少已達1萬年之久的帶有鋸齒刀口的燧石刀身。但這些帶鋸齒的刀子卻割不了木頭。因此，一種鋒利的薄金屬鋸子就是必需的了。古代埃及人大概早在公元前4000年時，就已擁有了它們。這些鋸子有著細長的、刀劍似的刀身，連著木制把手。使用最初的鋸子時，切割是拉動式的，不像大多數的現代鋸子那樣是推動式的。
手工鋸子

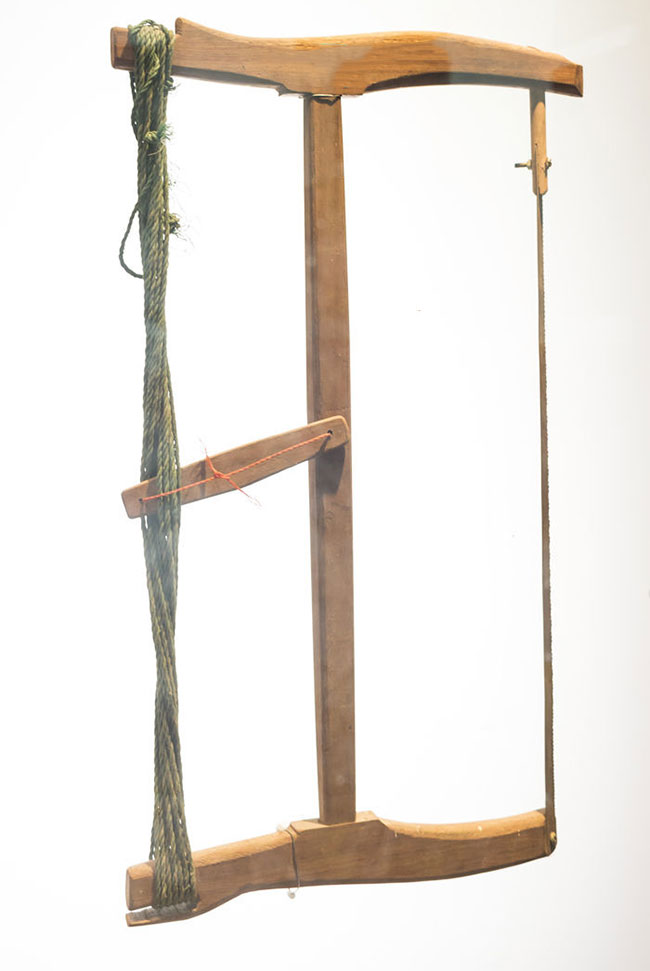

古希臘人和古羅馬人繼承了埃及人的刀劍式鋸子。羅馬人還研制了一種“框鋸”，一個長的金屬刀身插在一個3面有框的木制。這類鋸子一般用于粗加工。框鋸可做成挺大的，常常是由兩個人操作，木料的兩邊各站一個人。過去的史書和傳說都以為是魯班（戰國初年的發明家）發明了鋸子，但是，考古發現：早在夏朝（公元前2205—前1766，據柏楊說斷代）聰明的中國人就已經發明了鋸子，和古埃及人同時。說魯班發明鋸子實在是太晚了。
金剛石線切割的物理原理就是鋸子的這種加工原理，利用電鍍金剛石線往返運動使金剛石線與工件之間產生切削以達到加工的目的。
分類
按金剛石線的長短分類：短線有弓架運動式結構；長線有環式線運動結構、往復走絲運動式結構三大類。
按加工工藝分類：直線切割加工工藝；差動切割加工工藝；擺動切割加工工藝；點旋轉切割加工工藝四種。
按機床功能分類：切形狀類；切片類。
按機床切割方式分類：立式切割機；臥式切割機；臺式切割機。
種類
弓架運動式金剛石線切割機
弓架運動結構金剛石線切割機是切形狀類的機床。它的工作原理是通過一根電鍍金剛石線，由弓架帶動上下往復運動，與工件發生切削從而達到加工的目的。用電鍍金剛石線做為刀具，對工件進行加工，工件在數控裝置或計算機控制下自動的按程序確定的軌跡運動，最后得到所需形狀的工件。
機床由床身、座標工作臺、弓架、工作液箱及附件等組成。加工用金剛石線固定在弓架上，工件用壓板螺絲固定，控制臺發出脈沖信號，步進電機按信號旋轉，經變速齒輪、絲杠螺母?jìng)鲃?dòng)使工作臺運動切割工件，加工出直線、園弧等任意幾何圖形。但其因?yàn)榧庸r(shí)振動過大，容易引起材料碎裂，故不宜用于切割薄片。弓架結構金剛石線切割機適合切厚度超過10mm以上的材料。

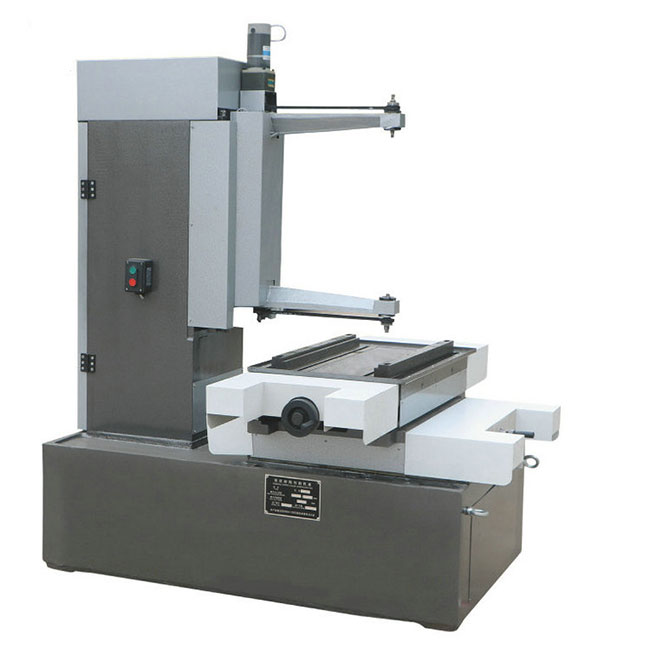

弓架運動式金剛石線切割機
環式線運動結構金剛石線切割機
環式金剛石線切割機，該結構由一根環形金剛石線沿導向輪單方向高速運行，在數控指令控制下工作臺帶動工件進行切削加工。這種結構的機床切割速度比弓架結構的快，因?yàn)楹附迎h(huán)形金剛石線的焊接點強度問題，我們放棄了這個結構。我們重點開發的是往復走絲運動式金剛石線切割機。

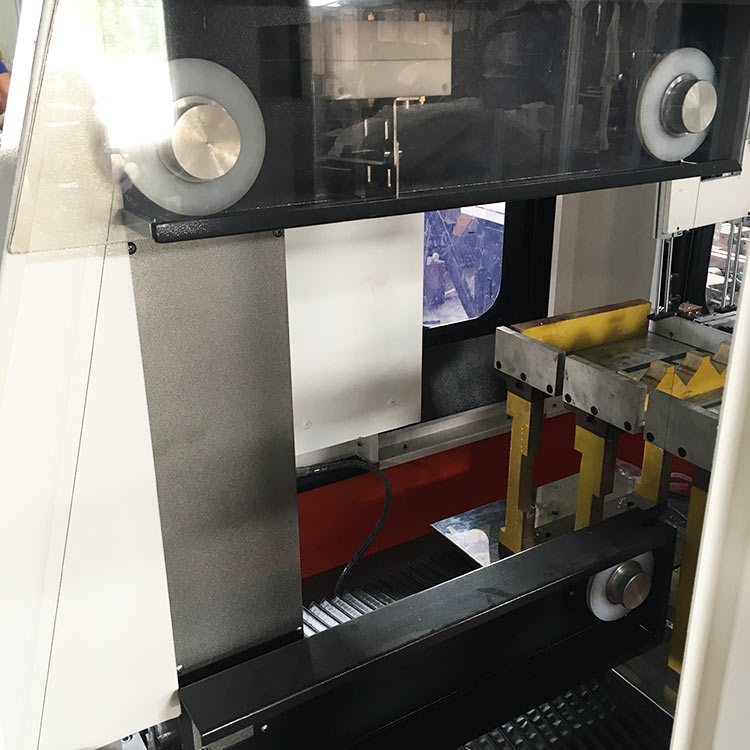

環形金剛石線切割機

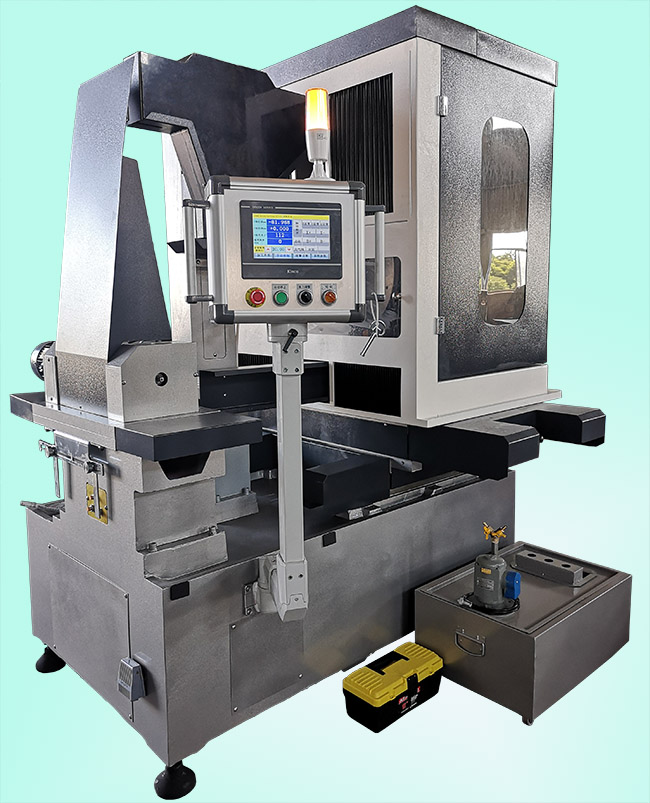

往復走絲運動式金剛石線切割機
往復走絲運動式金剛石線切割機的工作原理是利用一根金剛石線高速往復走絲運動，與工件接觸發生磨削而達到加工的目的。采用高速走絲電火花線切割運絲方式，將線徑為直徑0.1~0.65mm的100~3000m左右電鍍金剛石線繞在貯絲筒上，將該金剛石線經下線架和上線架導線輪再經緊絲輪回到絲筒上，由程序控制電動機改變轉速，使金剛石線處于小的振幅下運行。
機床主要由工作臺部分、金剛石線進給和收放絲部分、電氣控制系統部分、加工區冷卻循環部分、封閉式防護罩部分組成。 將工件固定在工作臺上，該工作臺可前后進給運動。在工作臺的加工區有導線輪，該導線輪帶動金剛石線上升或下降，往復循環，金剛石線以6~13m/s的速度對工件進行切割。其加工時振動幅度小，因此可適合切割薄片。
往復走絲運動式金剛石線切割機按功能總體為切片和切形狀兩種設備。
切片類有差動切割、擺動切割、點旋轉切割多種加工工藝輔助提高切割速度、加工精度。切形狀類采用的是直切加工工藝。因此切形狀的機床加工速度都比較慢，只能用時間來?yè)Q切割效果了。
往復走絲運動式金剛石線切割機有單線和多線切割機，根據材料具體情況設計為立式結構和臥式結構機床。單線結構一次只能切割單片，多線結構一次可加工多片。
立式結構金剛石線切割機一般采用金剛石絲線直立著切割，即金剛石絲線在工件側方與工件產生切削。

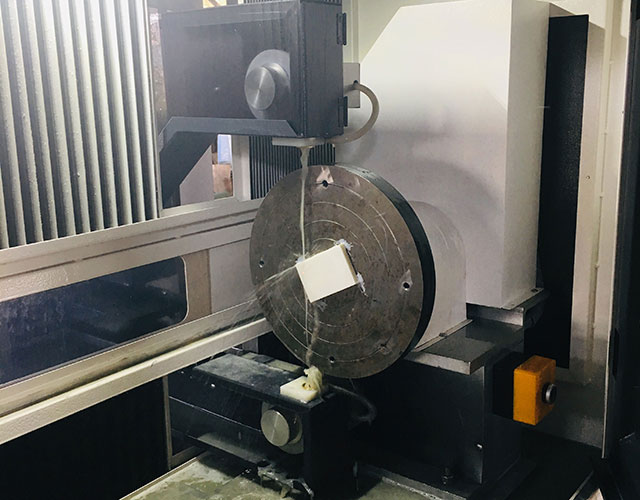

立式金剛石線切割機
臥式結構金剛石線切割機一般是金剛石線橫著切割，從上往下切割方式或從下往上切割方式與工件產生切削。

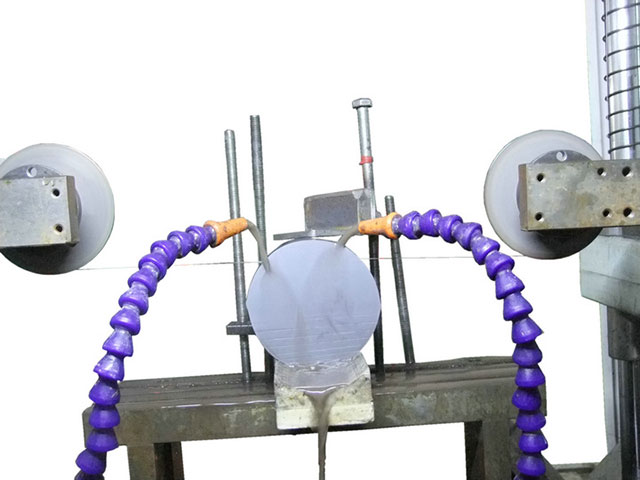

臥式金剛石線切割機
