金剛石線切割機(jī)切割速度的問(wèn)題/泰州今科自動(dòng)化
經(jīng)常遇到一些客人問(wèn)到的問(wèn)題，比如切一個(gè)300mm直徑的玻璃需要多長(zhǎng)時(shí)間，或者切割一塊400mm的石墨需要多長(zhǎng)時(shí)間？或許，這是大多數(shù)用戶都比較關(guān)心的問(wèn)題，在這里我們?cè)俅斡懻撘幌拢P(guān)于金剛石線切割機(jī)切割速度的問(wèn)題。

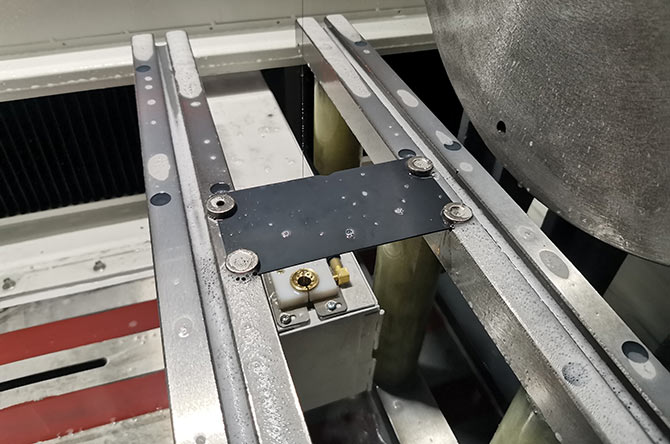

影響金剛石線切割機(jī)切割速度的因素包括：材料的硬度和脆性程度、金剛石線徑、金剛石線的張力、機(jī)床行程、機(jī)床上線量、金剛石線的磨損程度、被切割的工件尺寸大小、加工工藝、金剛石線運(yùn)行速度、切削液等。
1、材料的硬度和脆性程度。用金剛石線切割方式加工，硬度不同和脆度不同的材料切割速度也是不一樣的。因?yàn)榻饎偸€切割機(jī)是物理機(jī)械方式切割，在切割材料的同時(shí)金剛石線自身也在磨損（傷敵一千自損八百的方式）。硬度越高的材料對(duì)金剛石線的磨損越快，金剛石線的切削力就減弱得越快，所以材料越硬切割速度會(huì)越慢；越軟的材料，切割速度越快。
比如玻璃和翡翠這兩種材料，我們做過(guò)切割對(duì)比，兩種材料在莫氏硬度6~7之間的玻璃和翡翠，硬度差不多，但玻璃比翡翠的脆性更大。玻璃的切割速度每小時(shí)七萬(wàn)到十萬(wàn)平方毫米，而翡翠的切割速度卻只有玻璃切割速度的二分之一、三分之一甚至是四分之一。不難發(fā)現(xiàn)，硬度一樣的情況下，脆性更大的材料切割速度會(huì)更快。
2、金剛石線徑的原因。金剛石線線徑有大小，線徑大的與加工件接觸面積也大，切割的速度也更快。
3、金剛石線的張力。大家都知道直線的距離最短，金剛石線保持一根直線狀態(tài)下切割的效果好，原因是，給金剛石線一定的張緊力能讓金剛石線始終保持或接近一條直線，使每一次金剛石線運(yùn)行的軌跡都能與前一次運(yùn)動(dòng)軌跡重合，這樣切割出來(lái)的效果最接近一條直線。反之，金剛石線因?yàn)槔欤o的張力又不夠，容易拉弓，拉弓的時(shí)候，金剛石線會(huì)另外開(kāi)辟切縫，使切割出來(lái)的結(jié)果坑坑洼洼的。
4、機(jī)床行程，一般來(lái)說(shuō)同樣的上線量，是小行程的機(jī)床切割速度快。機(jī)床行程小，金剛石線運(yùn)行路線短，參與切割的金剛石線會(huì)更多。
5、機(jī)床上線量。機(jī)床上線量越多，參與切割的線越多，切削力跟得上進(jìn)給速度，切割速度會(huì)比線上得少的機(jī)床切割速度快。
6、金剛石線的磨損程度。新的金剛石線鋒利，切削力更大，切割速度就可以更快。磨損之后的金剛石線切削力減弱了，切割速度自然就慢了。
7、被切割的工件尺寸大小。小尺寸的工件切割速度會(huì)更快，因?yàn)楣ぜ。判几欤还ぜ螅判疾粫常行级略谇锌p中會(huì)產(chǎn)生一些重復(fù)切割。而且工件因?yàn)榇螅饎偸€的接觸面積增大，產(chǎn)生的阻力就越大，切割速度就越慢。
8、加工工藝。改變加工工藝，是為了讓金剛石線與工件的接觸面積變小，小尺寸的工件切割起來(lái)更快。跟一根筷子容易折斷，十根筷子放在一起不容易折斷是一樣的道理。
9、金剛石線運(yùn)行速度越快，表明切割速度越快。
10、切削液的作用也不可忽視。切削液的主要作用是冷卻和及時(shí)帶走切屑，讓切割更順利。反之，切削液選擇不當(dāng)，不能起到及時(shí)帶走切屑的話，會(huì)讓金剛石線產(chǎn)生重復(fù)切割，影響切割的速度。
總結(jié)了一下，影響金剛石線切割機(jī)切割速度的主要原因就這么多。不過(guò)，今科金剛石線切割機(jī)的切割速度，大致是可以計(jì)算的，各個(gè)硬度層次的材料，切割速度可以借鑒，單位為平方毫米/每小時(shí)。不同硬度的切割速度不一樣，玻璃的切割速度是每小時(shí)7萬(wàn)到10萬(wàn)平方毫米，翡翠的切割速度是每小時(shí)3.33萬(wàn)平方毫米，切石墨比切玻璃還快。
如有需要，請(qǐng)聯(lián)系我們。
