5mm厚度氧化鎵切割扇形記錄
泰州今科自動化技術_
切割材料說明：尺寸長*寬*高
試樣材質 | 氧化鎵 |
試樣描述 | 圓形形狀，直徑77 mm，厚度5 mm |
加工要求 | 扇形切割。 |
試樣加工機器 | JINKE_GKOX3040往復線金剛線切形機器. |
金剛線 | 金剛石線參數（直徑0.37mm，長度300m） |
冷卻方式 | 冷卻液澆注冷卻，一方面對金剛石線降溫，延遲線的使用壽命，另一方面對切割面降溫，減小溫度對試樣的影響。 |

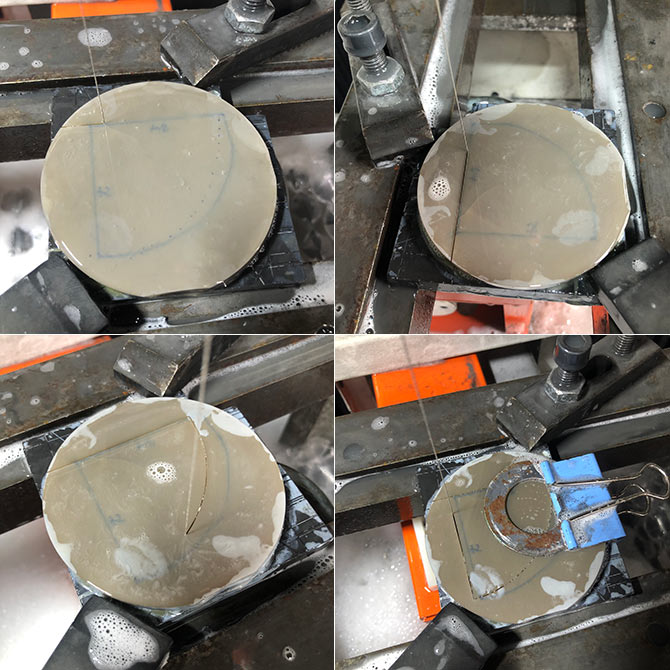

氧化鎵是一種半導體脆性材料，莫氏硬度在5~6之間，按照單晶硅的硬度來設定的切割速度。材料在用戶寄過來的時候就已經是粘好的，黑色的是石墨，把氧化鎵多層粘在一起再粘到石墨上放到金剛石線切割機床上切割成扇形。
按照用戶發來的切割圖紙CAD格式導入機床切割系統中切割。
氧化鎵扇形切割數據
項目 | 單位 | 數據 | 備注 |
切割厚度 | mm | 5 | |
切割半徑 | mm | 45 | |
切割角度 | mm | 90 | |
切割周長 | mm | 160.65 | |
切割速度 | mm/s | 0.01 | |
切割速度 | mm/Min | 0.6 | |
清角時間 | s | 90 | |
金剛線速度 | m/s | 7 | |
金剛線補償 | mm | 0.18 | |
切割時間 | h | 6時48分 |
氧化鎵扇形切割結果
切割完尺寸：半徑45.05mm

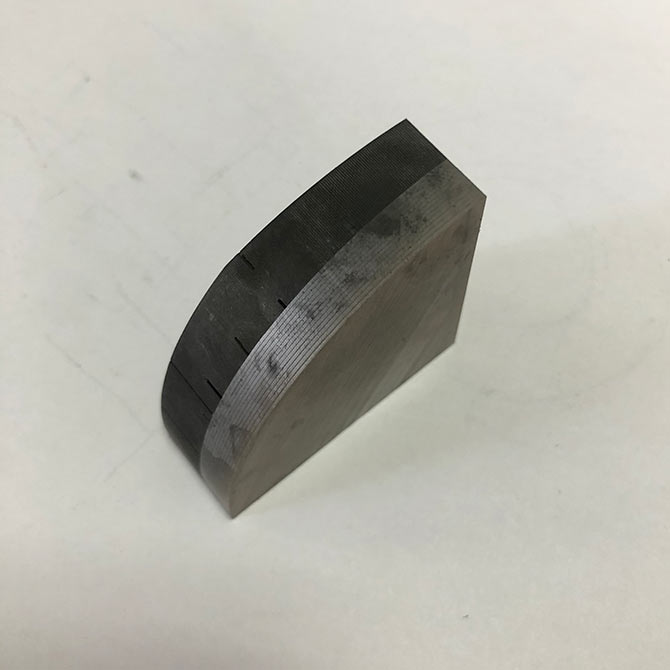

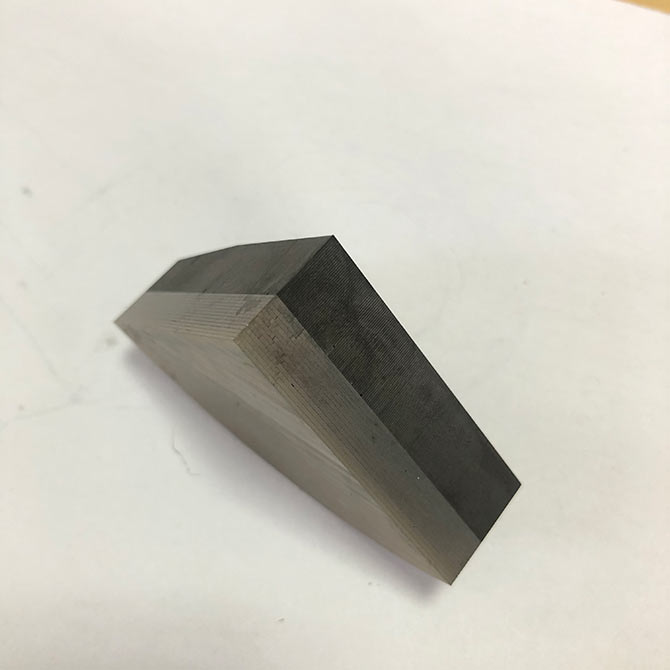

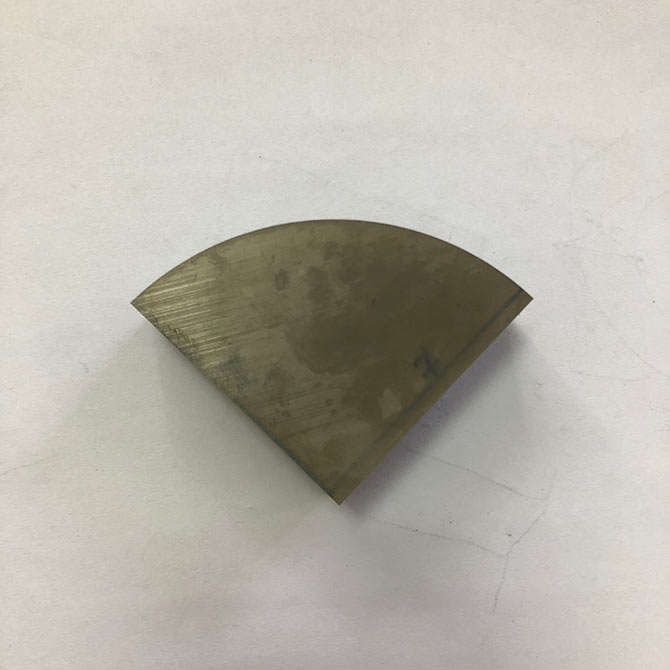

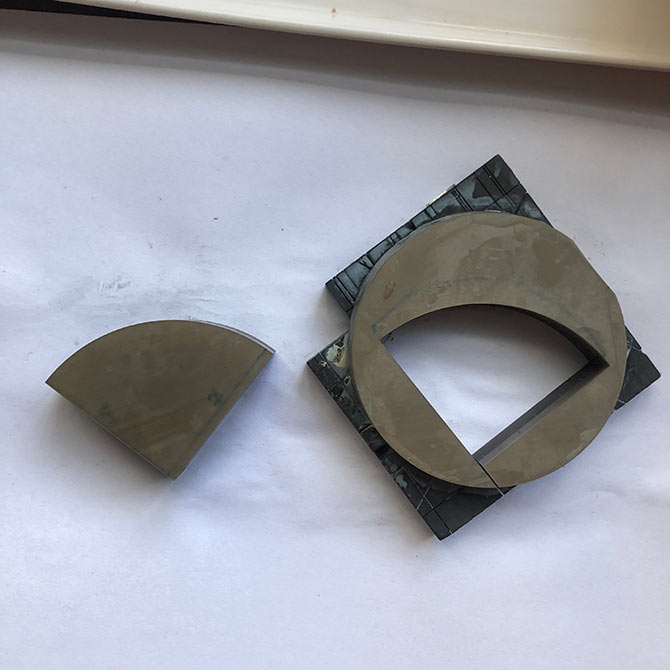

氧化鎵扇形切割效果：
