藍寶石晶體圓形2022.04.18完成切割，切割由GKCX3040金剛石線往返切的樣機來完成。
關鍵詞：藍寶石晶體切割，切割圓形，藍寶石異形切割，金剛石線切割，泰州今科自動化，泰州今科技術
泰州今科自動化技術_
藍寶石晶體圓形切割記錄
尺寸長*寬*高：
試樣材質 | 藍寶石晶體 |
試樣描述 | 圓柱形；高度60mm，直徑40mm |
加工要求 | 圓形切割。 |
試樣加工機器 | JINKE_GKCX3040往復線金剛線切形機器. |
金剛線 | 金剛石線參數（直徑0.37mm，長度300m） |
冷卻方式 | 冷卻液澆注冷卻，一方面對金剛石線降溫，延遲線的使用壽命，另一方面對切割面降溫，減小溫度對試樣的影響。 |
客人一共寄來兩個藍寶石圓柱體，直徑4cm，高6cm。切割的這個工件是其中的一個，要求在上面切割直徑為5.2mm高度60mm的圓柱體，總共需要切割19個圓柱體。
藍寶石晶體，人工藍寶石的硬度在9左右。所以，我們用了這臺GKCX3040金剛石線往返切的樣機來切。一次上線只能上300米，中途需要換線。

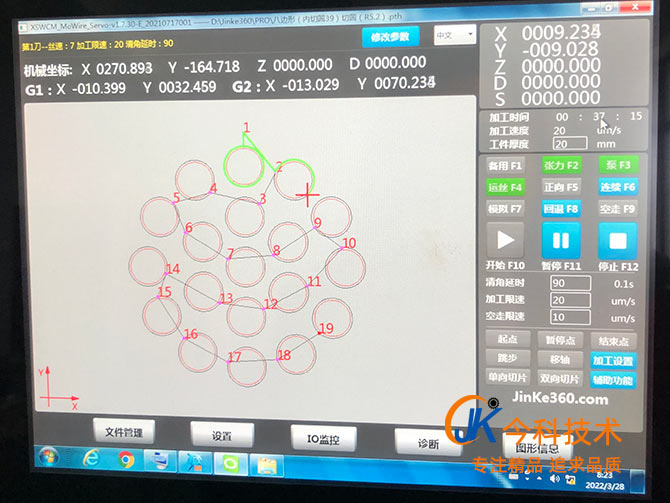

切割圖紙直接導入機床系統切割。
切割數據
項目 | 單位 | 數據 | 備注 |
切割高度 | mm | 60 | |
切割直徑 | mm | 5.2（+0.1/-0） | |
切割周長 | mm | 16.32 | |
清角時間 | s | 90 | |
金剛線速度 | m/s | 7 | |
金剛線補償 | mm | 0.18 | |
加工時間 | Min | 40-45 | |

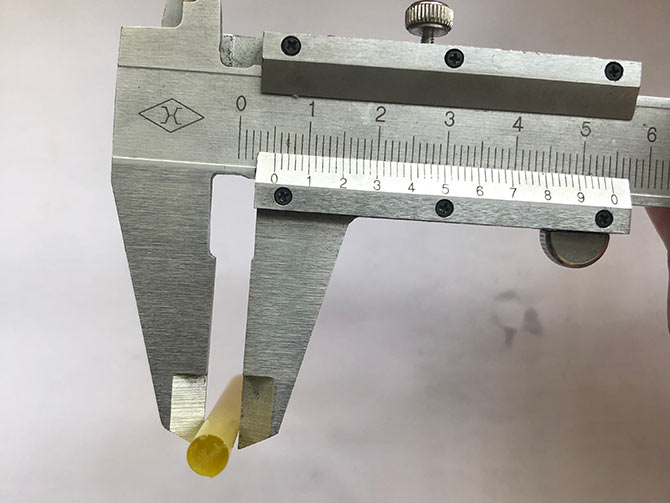

切割結果 | |||
切割數據 | 切割速度mm/s | 切割速度mm/Min | 切割結果直徑mm |
第1刀 | 0.01 | 0.6 | 4.96 |
第2刀 | 0.02 | 1.2 | 4.92 |
第3刀 | 0.01 | 0.6 | 5.16 |
第4刀 | 0.01 | 0.6 | 5.17 |
第5刀 | 0.01 | 0.6 | 5.17 |
第6刀 | 0.01 | 0.6 | 5.16 |
第7刀 | 0.01 | 0.6 | 5.17 |
第8刀 | 0.01 | 0.6 | 不規則（張力故障-沒開汽） |
第9刀 | 0.01 | 0.6 | 5.23 |
第10刀 | 0.01 | 0.6 | 5.20 |
第11刀 | 0.01 | 0.6 | 5.21 |
第12刀 | 0.01 | 0.6 | 不規則（水泵故障） |
第13刀 | 0.01 | 0.6 | 不規則（水泵故障） |
第14刀 | 0.01 | 0.6 | 5.20 |
第15刀 | 0.01 | 0.6 | 4.90 |
第16刀 | 0.01 | 0.6 | 4.90 |
第17刀 | 0.01 | 0.6 | 4.92 |
第18刀 | 0.01 | 0.6 | 4.92 |
第19刀 | 0.01 | 0.6 | 4.92 |

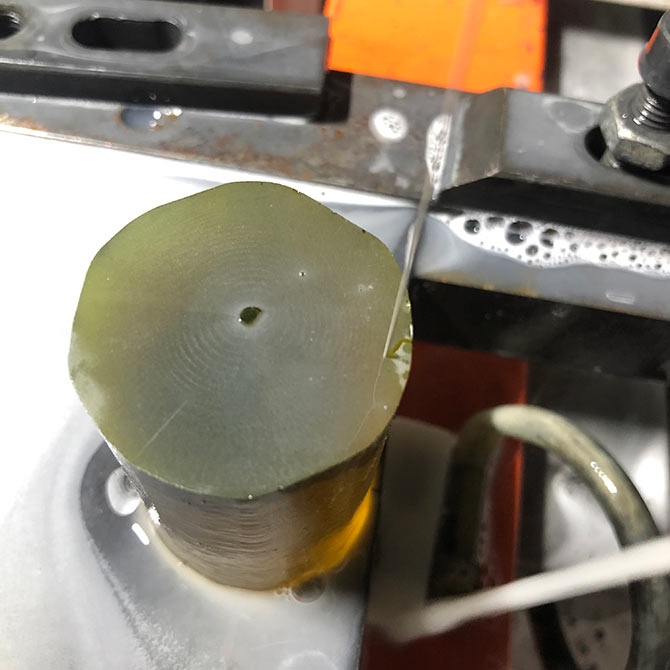

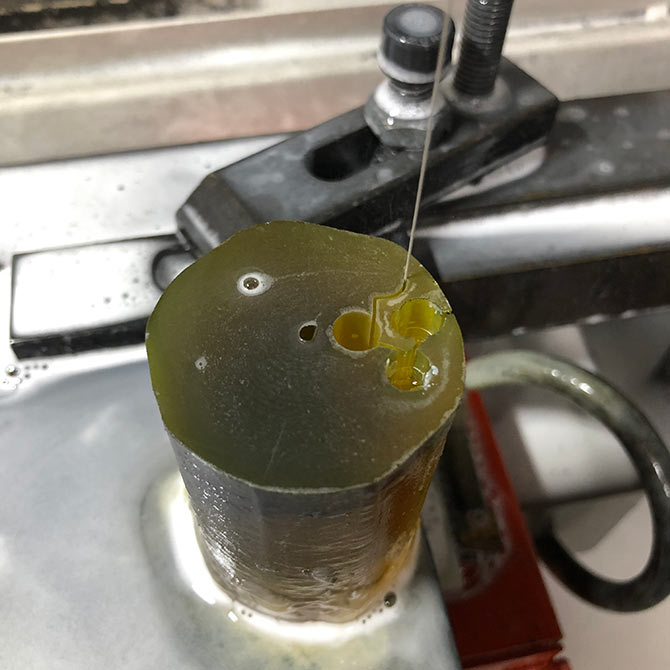

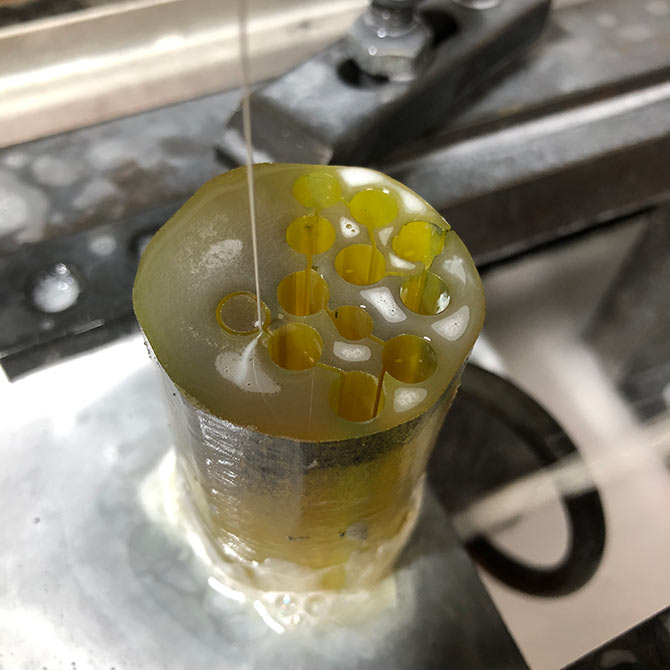

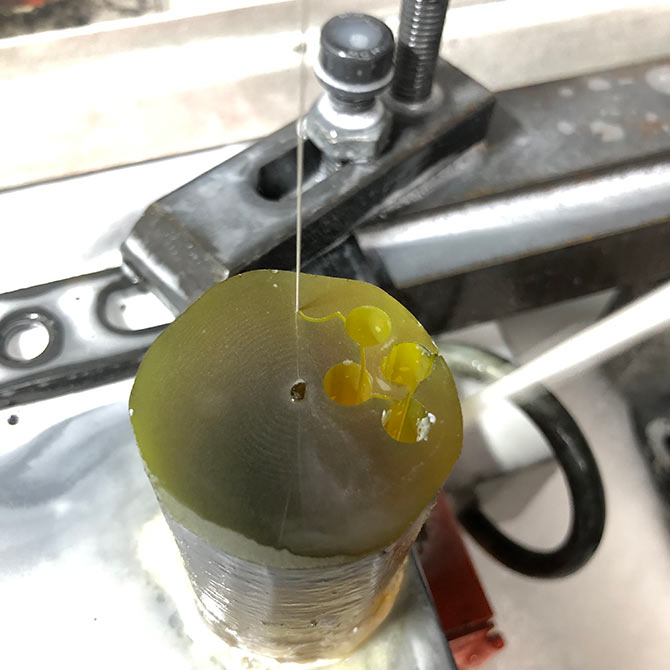

切割圖

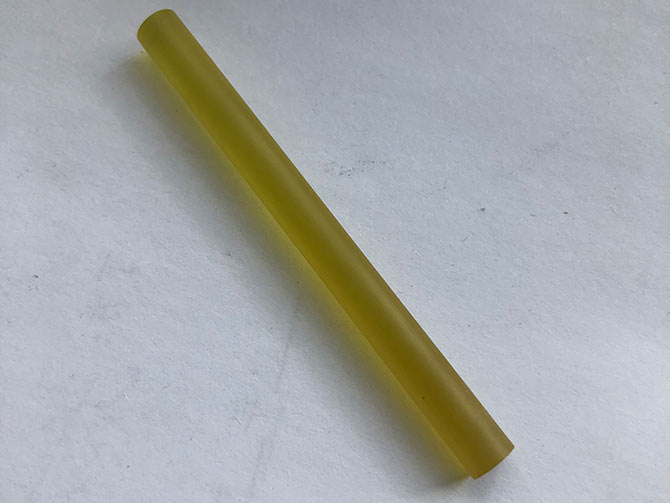

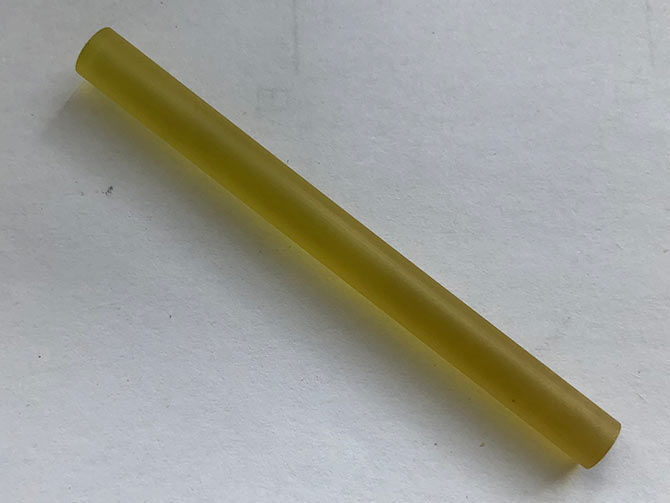

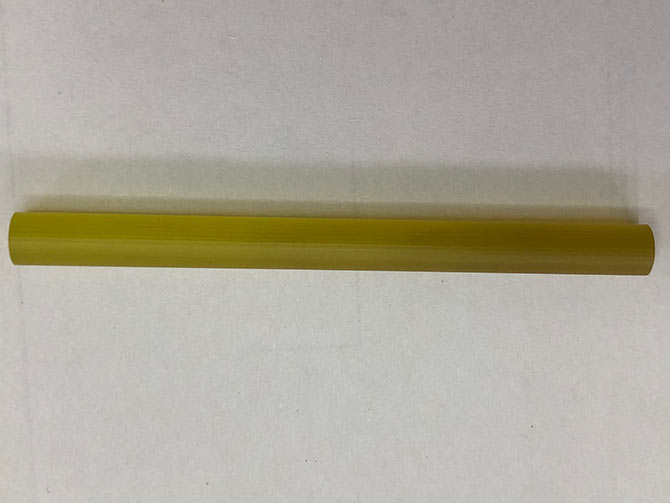

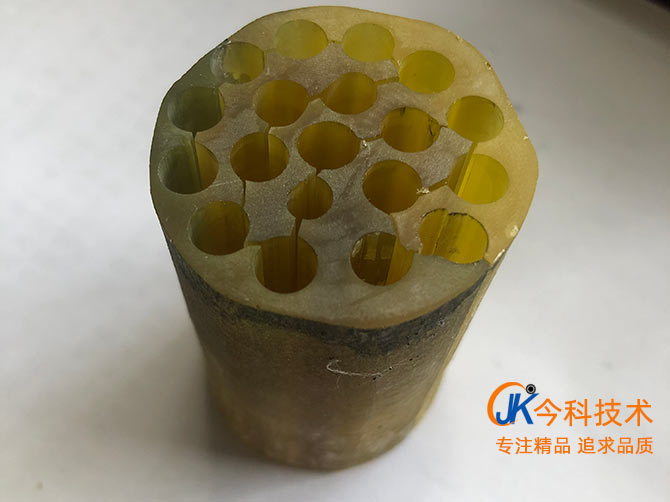

切割表面效果
