加工實例：Φ160mm碳化硅晶體圓環柱體切割精度達2絲
以前都使用游標卡尺測量切割效果，這次我們使用裝配機床時候使用的杠桿百分表測量。
圖片說明：

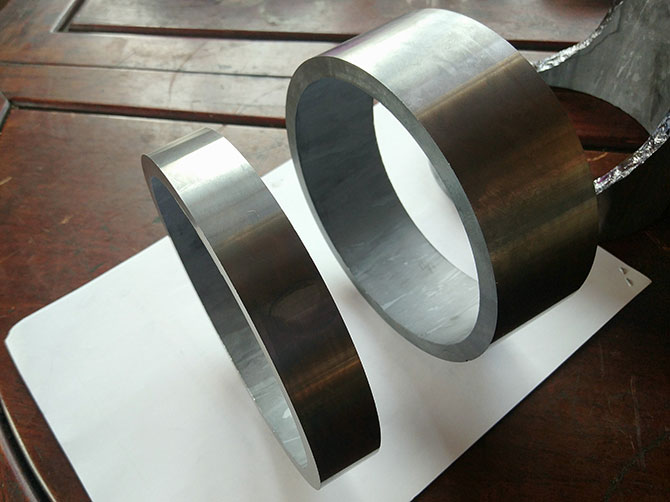

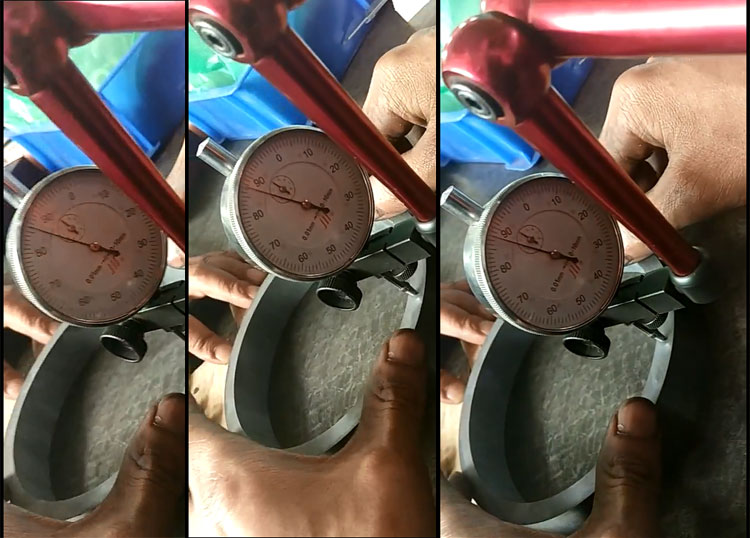

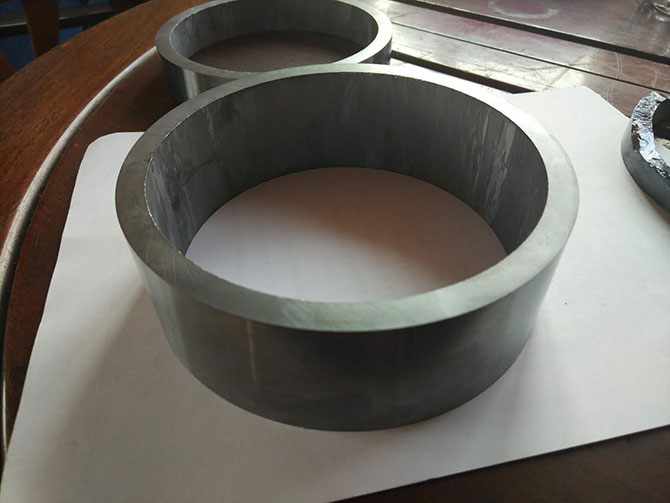

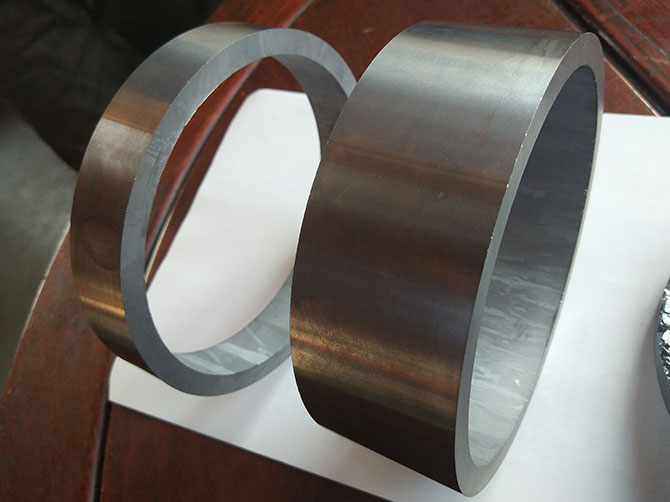

碳化硅圓環柱體，用GKCT4030P1型全自動金剛石線切割機切割兩刀成為一個環，為了檢測平行度加工精度，我們把它放到一個水平臺上，然后用百分表測量一個點旋轉一圈，測量它的加工平行精度。師傅認為如果用游標卡尺的話，不夠精確，三五絲看不出來，我們用百分表把它旋轉360度轉一圈，這樣得出來的數據比較準確，有一絲的誤差都可以看出來。
加工材料：碳化硅晶體圓柱體
尺寸規格：外徑160mm，內徑140mm，厚度為10mm環形柱體
硬度：莫氏硬度8
要求：切段，平整度要高
加工設備：C型金剛石線切割機
設備型號：GKCT4030P1（型號表示C型貼盤工作臺金剛石線切割機，切片用機床，切割直徑40cm，切割厚度30cm）
金剛石線徑：0.37mm，長度150m舊線（注：金剛石線在前一天已經切割過一片80mm直徑的碳化硅，沒有更換新線）
張力：2.5
切割速度：18000mm2/小時
切割時間：25分鐘
切割結果：杠桿百分表點旋轉360度測量，精度誤差0.02mm（2絲）
